テーパー面孔深さゲージ（直径と面取り基準面の深さを同時測定）

左側が通り＆深さ測定、右側が止まり側。

　
　
先端が測定対象テーパになっている。測定対象孔に本ゲージを差し込み、孔底にあるテーパに本ゲージテーパ部を乗せる。乗せたらリング形状部分をスライドさせて孔入口面へと密着させる。密着させたら、リング形状部分の上面とゲージ本体についている段差（＝公差巾）でGO／NOGO判定を実施する。


　

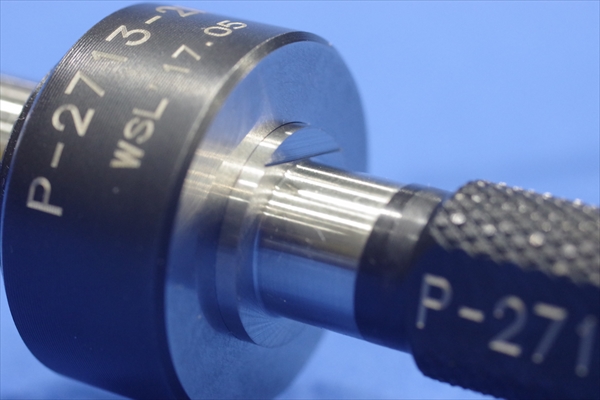

リング裏側には段差＝深さ公差巾）がついており、公差下限と上限をリング上面（写真ではリング右端面）と比較測定する

深さゲージ
