設計製作

ご要望に応じて設計製作することが可能です。

■測定対象製品実績例
エキマニ、インマニ、ディスク、ドラム、ハブ、フライホイール、ナックル、キーシリンダー、　クランクキャップ、ブレーキシリンダー、マウンティングサポート、ボディキャリパー、カムシャフト、トランスミッションケース、デフケース、シリンダーブロック、クランクシャフト、オイルパン、オイルポンプカバー、プレッシャープレート、コンロッド、バルブボディ、エンジンブロック、エンジンヘッド、コンプレッサ、モーターコア　など各種、自動車・産業機器系部品

航空宇宙関連

◆「セレーションゲージ」

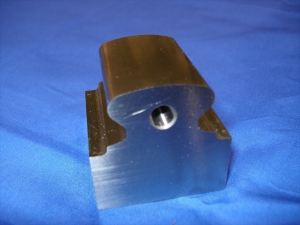

セレーションゲージ,複雑Ｒ形状加工

---

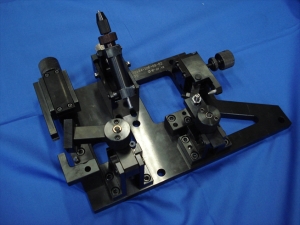

「研磨加工取付治具」



「アルミ製ボディーゲージ」

自動車・精密機器関連

---

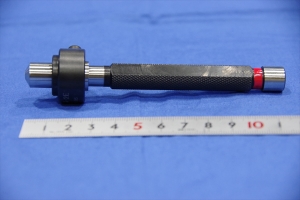

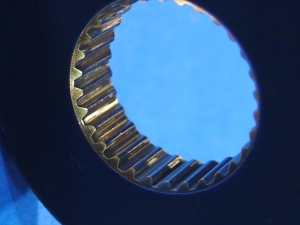

◆「スプラインゲージ」「スプラインマンドレル」



オス形状、メス形状共に設計・製作可能です。

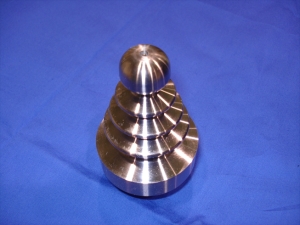

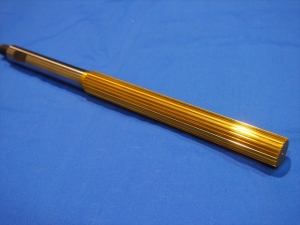

スプライン形状マンドレル 　TINコート付

---

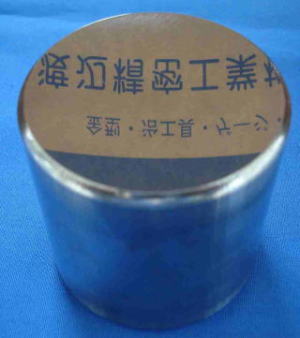

◆「クラウニング　凹０．５μｍ加工」

上面が０．５μ（０．０００５）ｍｍくぼんでいます。

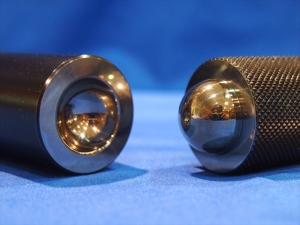

◆「球面加工、球面ゲージ」





　

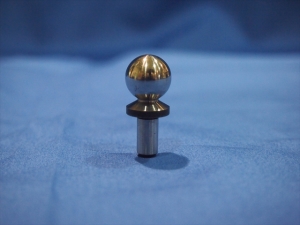

球面を使った総合ゲージ

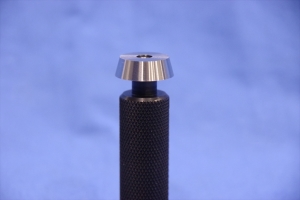

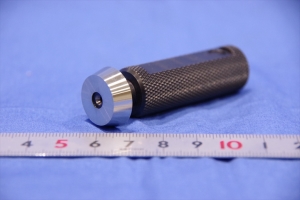

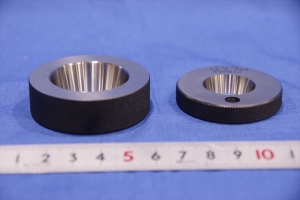

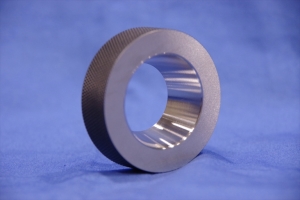

◆テーパーゲージ（テーパーリングゲージ、テーパープラグゲージ）
外径サイズがφ３００まで各種設計製作することができます。

◆総合ゲージ「ピッチゲージ、面位置、深さゲージなど」

　　



　

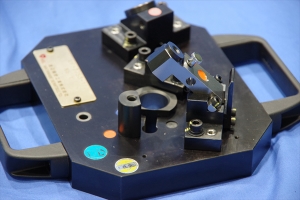

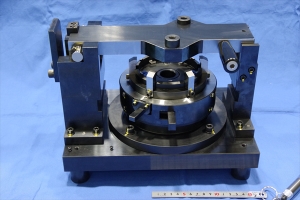

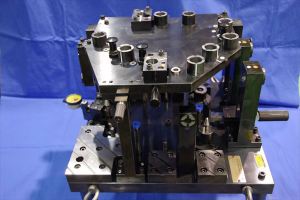

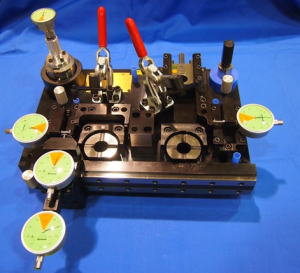

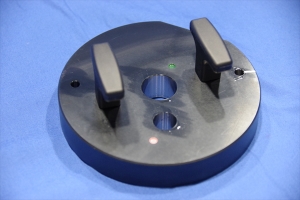

天板が跳ね上げ式の総合ゲージ（ピッチ、面位置、孔深さなど）

天板スライド式（ワーク脱着の為）ピッチゲージ

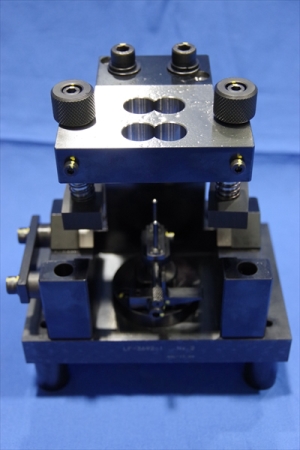

測定箇所（複数孔）が隣接している為、ブリッジ形式で測定可能にした跳ね上げ式天板型ゲージ

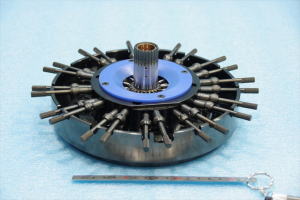

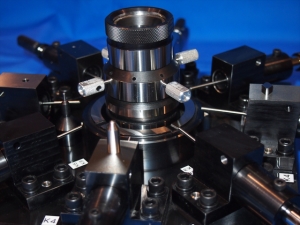

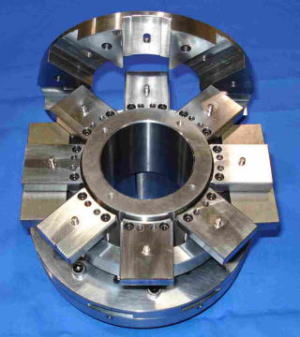

６爪チャックでワークを固定する方式の面振れ、外径振れ、ピッチ確認ゲージ


　　

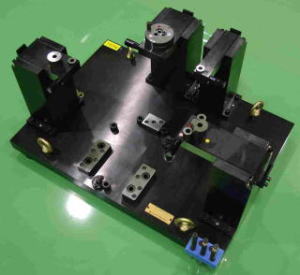

ピッチゲージ

　
丸形状の真ん中の穴を測定するピッチゲージ　

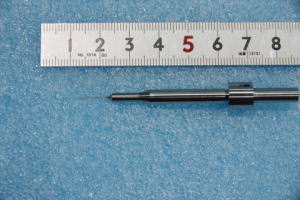

小型ギヤ穴 ピッチゲージ（測定子径　φ０．３）



（先端はφ０．３）

　　　

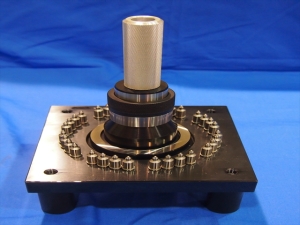

孔位置度ゲージ（円周上に孔が明いているワーク用）　斜め孔あり

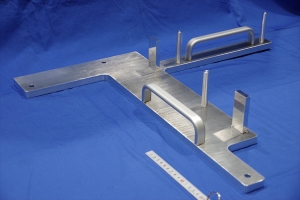

アルミ製ピッチゲージ

　
面位置、面振れ、長さ確認用ゲージ

　　　　　　　

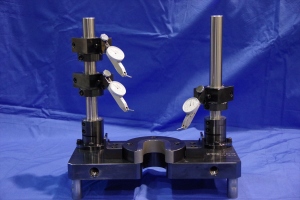

◆「高さ測定ゲージ」

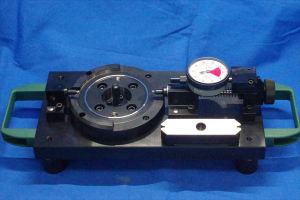

◆「OBDゲージ、BBDゲージ、スプライン測定ゲージ」

BBDマスター、BPDマスター

◆「孔深さ測定ゲージ」

孔径、孔底テーパ基準面深さ測定用ゲージ（NOGOタイプ）

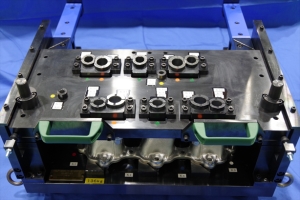

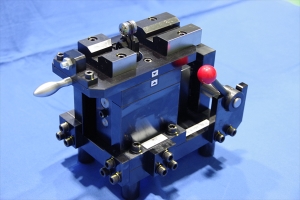

◆「加工治具」　

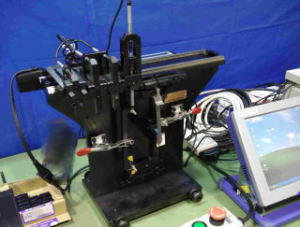

◆「自動計測ピッチゲージ
（単軸ロボット、コンピュータ集計システム付）」





◆「精密加工治具部品」

◆テストピース
１ミクロン単位に制御する研削、切削技術を生かしてテストピース（同一品質のものを中量製作）加工いたします。

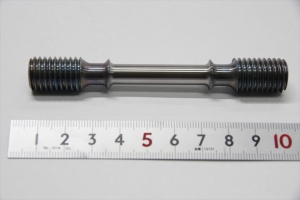

引張試験片の例

当社の試験片は航空宇宙業界、自動車業界、材料業界など多くのお客様に使用されています。

◆その他　　　

---

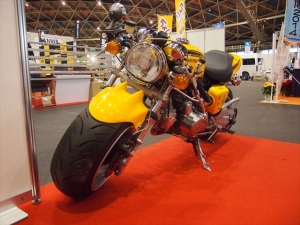

カスタムバイク　　色々な市販パーツを当社工作機械で製作した取付フランジ、ブラケット、インマニ等を使用し一台のバイクを作り上げました。　創意工夫し製品を作り上げる心を養っています。（このバイクは、当社社員が始業前、お昼休み、始業後、休日などを使って作り上げました）

詳細　＜−−　ここをクリックして下さい。詳細情報を見ることが出来ます。

＜名古屋モーターショー　２０１4出展作品＞

---

---
