【課題解決事例】高さマスターの修正依頼（H102.5→H102.0±0.002）
～20年前の製品を再生し、再び現場で活躍できるように～
2025年8月、当社に「2004年に製作した高さマスターを修正したい」というご相談をいただきました。

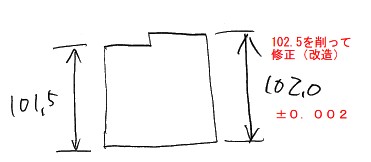

対象は H102.5 / H101.5（2段）構造の高さマスター。今回は、上段のH102.5をH102.0に変更したいとのご要望でした。
■ 状況と課題
通常、このような精密マスターの寸法変更は「新規製作」が一般的です。
しかし今回は、既存品が遊休状態であり、再利用によるコスト削減を希望されていました。
■ 測定・修理・再生のプロセス
まず、現物を送付いただき、摩耗や偏摩耗の有無を入念にチェック。
もし摩耗が確認された場合は、硬質クロムメッキ処理による補正（大凡約0.1mmくらいの摩耗には対応可能）も視野に入れ、最適な修正方針を立案しました。
その後、
- 精密研削によるH102.0±0.002mmへの再加工
- 基準面のバリ除去・清掃・面精度確認
- レーザー刻印機による識別刻印の再加工
といった一連の再生工程を経て、新品同等の精度と外観に仕上げました。
最終検査では、当社の精密測定室（品証部門）にて基準ブロックゲージとの比較測定を実施し、
品質保証データを添付して納品いたしました。
■ 成果
- 新規製作に比べコストを大幅に削減
- 既存資産の再利用によるサステナブル対応
- 精度保証付き修正で安心して再使用可能
■ まとめ
渡辺精密工業株式会社では、
「新しく作る」だけでなく、既存ゲージ・マスターの修理・再生にも対応しています。
もちろん、当社設計部門で図面を再作成し、その図面に基づいた製作を行っております。
「古い検査具をもう一度使いたい」「図面がないけど修正したい」
そんなお困りごとがありましたら、ぜひご相談ください。
