馬乗りゲージとマスター

「シャフトの溝と溝の距離を測定する」ことを目的に「馬乗りゲージ」といわれるゲージがよく利用されています。

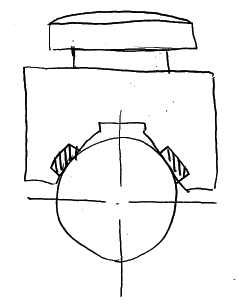

こんな感じで丸物シャフトの上に乗せる（跨る）ように使用します。

馬乗りゲージ

上記の絵のように、丸物（被測定物）を　”馬”　に見立て、ゲージを跨る（乗せる）ことで測定するため「馬乗り」ゲージと呼ばれています。

溝と溝の距離

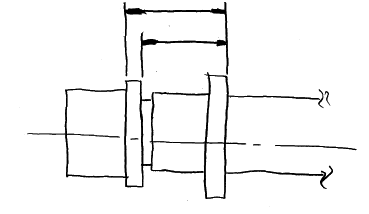

測定対象のシャフトは、

のように溝距離を測ります。

上手の右鍔の右端面を基準とし、
１．左側の鍔の左端面
２．左側の鍔の右端面
への距離を測定する。

このような場合に「馬乗りゲージ」が利用されます。

耐久性向上のために超硬を

馬乗りゲージが製品に接触する部分は、超硬材をロー付けで取り付けることが多いです。

上記の図の斜線矩形部分が超硬です。

丸い測定物に乗せる時に、接触し、かつ、スライドによる摺動が行われるため、熱処理済であったとしても摩耗が激しい場合があります。
したがって、最初から接触部分を超硬材で耐摩耗性を向上させる工夫を行います。

測定はマスター（原器）との比較測定

ダイヤルゲージが馬乗りゲージ本体に取りついており、マスター（原器）を用いて、ダイヤルゲージのゼロセット（校正）を行います。

そのあとで、被測定製品に馬乗りゲージを載せて、ダイヤルの針の振れを読み取り、マスターとの差異を確認することにより、測定を行います。

馬乗りゲージとマスターの設計製作は渡辺精密工業に

豊富な製作実績がある渡辺精密工業にお気軽にご相談ください。

お問い合わせください。
こちら　＝＝＞　https://wsl-g.co.jp/contact/

渡辺精密工業の製品例は、こちら　＝＝＞　https://wsl-g.co.jp/products/
