治具研削盤（ジグケン）の加工のある品物
治具研削盤仕上の孔のある部品製作に課題のあるお客様からお声がかかりました
治具研仕上（ジグケン仕上）
とは、軸付き砥石を用いた加工です。

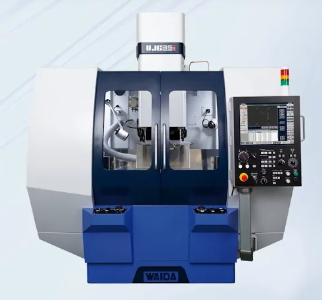

当社は、和井田製作所製の治具研削盤を保有しています。
（過去には三井精機製の治具研削盤を４台保有していたこともあります）
プレートの穴加工が圧倒的に多い
プレート形状に孔が複数個存在し、
１．孔の公差がミクロン単位（１０ミクロン以下）
２．孔と孔との距離精度が求められる（１０ミクロン以下）
の２つを同時に満たすときに治具研削盤で加工することが求められます。
（正確には、もうすこし細かな条件があるのですが、複雑になるので、ぜひ、当社にお問い合わせください）
ワイヤーカットの精度も向上しましたが、やはりジグケンです
ワイヤーカットは通り穴（止まり穴でない孔）のみの加工となりますが、最近は機械精度が向上してきたこともあり、孔直径精度も、孔間ピッチ精度も、ともに満たすケースが増えてきました。
当社もワイヤーカットは複数保有しており、ワイヤーカットにて仕上げることもあります。
しかし、治具研削盤には決定的なメリットがあるのです
ジグケンのメリット（治具研削加工のメリット）
それは、面粗度が圧倒的に良いことです。
ワイヤーカット加工機は、正式にはワイヤーカット放電加工機と呼ばれ、放電加工で仕上げる加工機です。
つまり、加工表面に白濁層（変質層）が発生し、摩耗（摩擦）に大変弱いです。
ちょっと ”擦る” と直ぐに、寸法が変化してしまいます。
したがって、複数部品が摺動する場合には、圧倒的にジグケン加工が向きます！！
治具研削盤による加工で困ったら
渡辺精密工業にお気軽にご相談ください。
お問い合わせください。
こちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
