溝深さ原器（溝深さゲージ用）

お客様の製品に溝があり、その溝の深さを測定したいとのご要望をいただきました。

溝深さゲージとは

溝の深さを測定するための測定器です。

溝深さ原器とは

溝深さゲージの校正（ゼロセット）を行うための　”もと”　となるもの。

原器、マスター　と呼ばれます。

溝深さ原器の使い方

溝深さゲージを溝深さ原器（マスター）にセットして、ダイヤルゲージの針をゼロに合わせる。
もしくはデジタル式ダイヤルゲージをリセットしてゼロにする。

その後、製品を測定し原器との「差」を判読します。
このような測定方法を「比較測定」と言います。

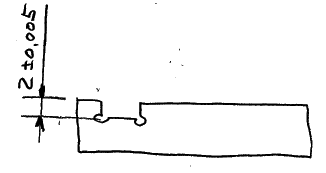

上記の例は、「深さ２の溝」の原器です。

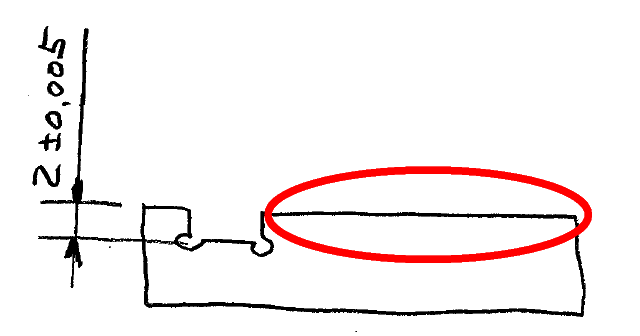

赤丸部分が広くスペースが確保されているのは、ここに溝深さゲージが載る（セットされる）ためです。
赤丸部分に溝深さゲージを載せて、先端にある測定子で溝２ｍｍをセットし、被測定対象製品を測定します。

溝深さ原器は必要か？

結論は「必要」です。

ブロックゲージなどを組み合わせて、溝深さ２ｍｍを実現することは可能です。
ただし、それでは単純な形状しか実現できませんので、上記図のようにゲージをセットする面（赤丸部分）を確保することが難しいです。
汎用の治具などを組み合わせて、なんとかなるかもしれませんが、決して使い勝手のよいものではなく、ミスを生み出す可能性があります。

品質保証はミスがあってはならないもの。

当社としては、専用の原器を用意することをお勧めいたします。

溝深さゲージ、溝深さ原器の設計もお任せください

当社は設計部門が自社内にあります。
また、組織上、設計部門が品質保証部門と近い関係にあり、品質保証を考慮した設計業務を心掛けております。
ぜひ、設計からお声がけください。
また、既存原器の改造も可能です。

溝深さ原器の「校正」もお任せください

原器は定期的に「校正」が求められます。

当社は責任を持って校正させていただきます。
アフターサービスも万全です。

溝深さ原器でお困りの方は

渡辺精密工業にご相談ください。

お問い合わせはこちら　＝＝＞　https://wsl-g.co.jp/contact/

渡辺精密工業の製品例は、こちら　＝＝＞　https://wsl-g.co.jp/products/
