マグネットベース治具を製作した事例｜アイデア提案で操作性も向上
～製品固定をもっと簡単・確実に～
製造現場において、「製品をどうやって固定するか」は、加工精度や作業効率に直結する重要な要素です。今回は、**マグネット（磁石）を使った製品固定治具＝“マグネットベース治具”**を製作した実例をご紹介します。
マグネットでワークを簡単固定
お客様からのご相談は「製品（ワーク）を簡単に脱着できる治具を作りたい」というものでした。
特に、強力なクランプまでは不要だが、ある程度の固定力が必要とのご要望でした。
そこで、マグネットを使用したベース治具を提案。
マグネットなら、工具なしで着脱が可能で、治具の着け外しにかかる手間も大幅に軽減できます。
固定位置を調整可能にする工夫
今回の治具では、ワークを固定する位置を治具側で微調整できる設計としました。
これにより、異なるサイズのワークやワークのバラツキにも対応可能。
高い汎用性と柔軟性を兼ね備えた治具になりました。

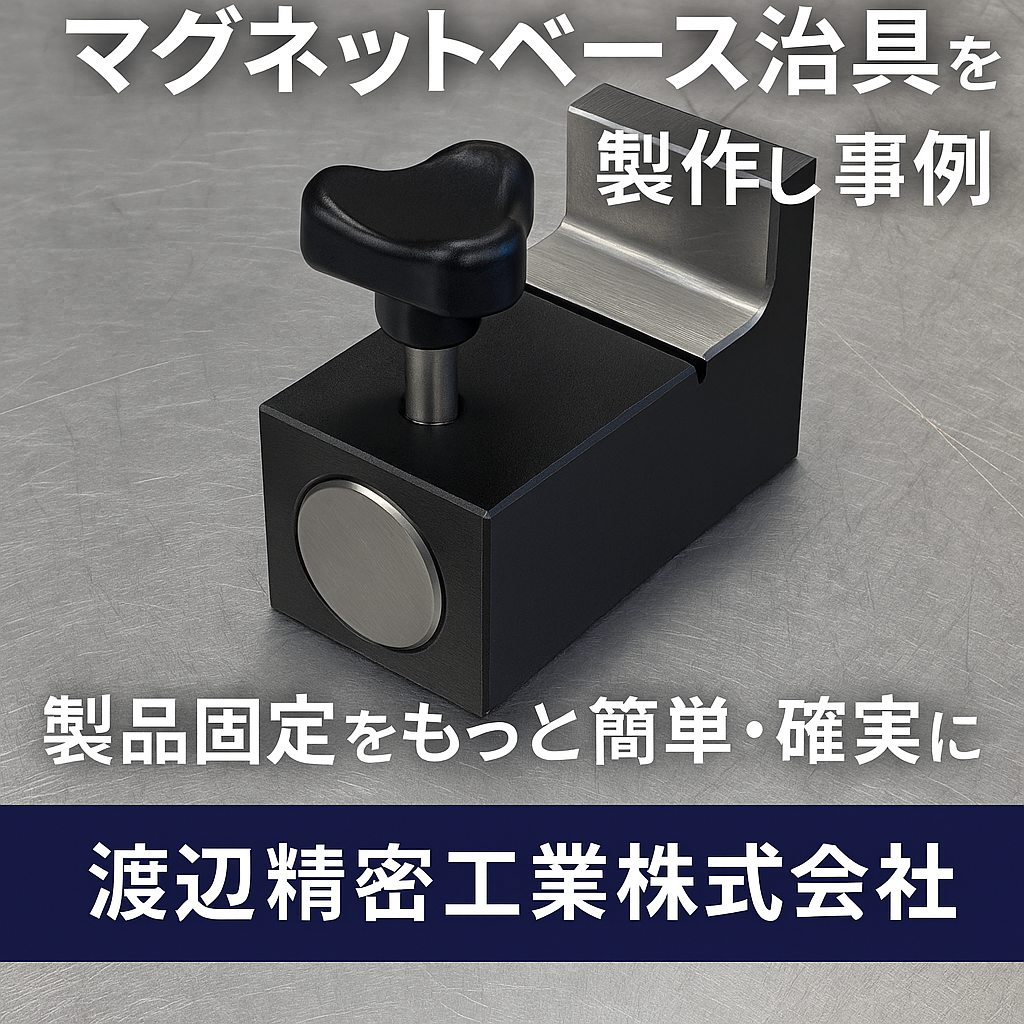

また、最初のご要望は「六角穴付きボルトで固定したい」とのことでしたが、弊社からの提案で、“ノブ付きボルト”を特注製作。
工具不要で、手だけで簡単に締め・緩めができる構造とし、操作性が格段にアップしました。
お客様からは「想像以上の使いやすさ」と、非常にご満足いただけました。
渡辺精密工業ならではの対応力
この事例のように、当社ではお客様のご要望に応じた特注治具の設計・製作が可能です。
しかも、単に“言われた通り”ではなく、プロの目線でプラスαの改善提案もご提供します。
さらに、自社工場での一貫製作体制により、試作・量産問わず柔軟に対応。
マグネットベースのような「アイディア治具」から、「高精度な精密加工品」まで幅広く取り扱っております。
製品固定・治具製作でお困りの方へ
- 簡単に取り付け・取り外しできる治具が欲しい
- 操作性を高めたい
- 磁石を使った固定方法を検討したい
- ノブ付きボルトなど、操作しやすい部品を使いたい
このようなご相談がございましたら、ぜひ一度 渡辺精密工業株式会社 にお問い合わせください。
技術力と提案力で、“現場が本当に使いやすい”治具を一緒に考えます。
お問い合わせはこちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
