【課題解決事例】航空宇宙産業で多用される「複合角度」ゲージの課題解決事例
今日出荷した製品にこんな課題解決事例がありました

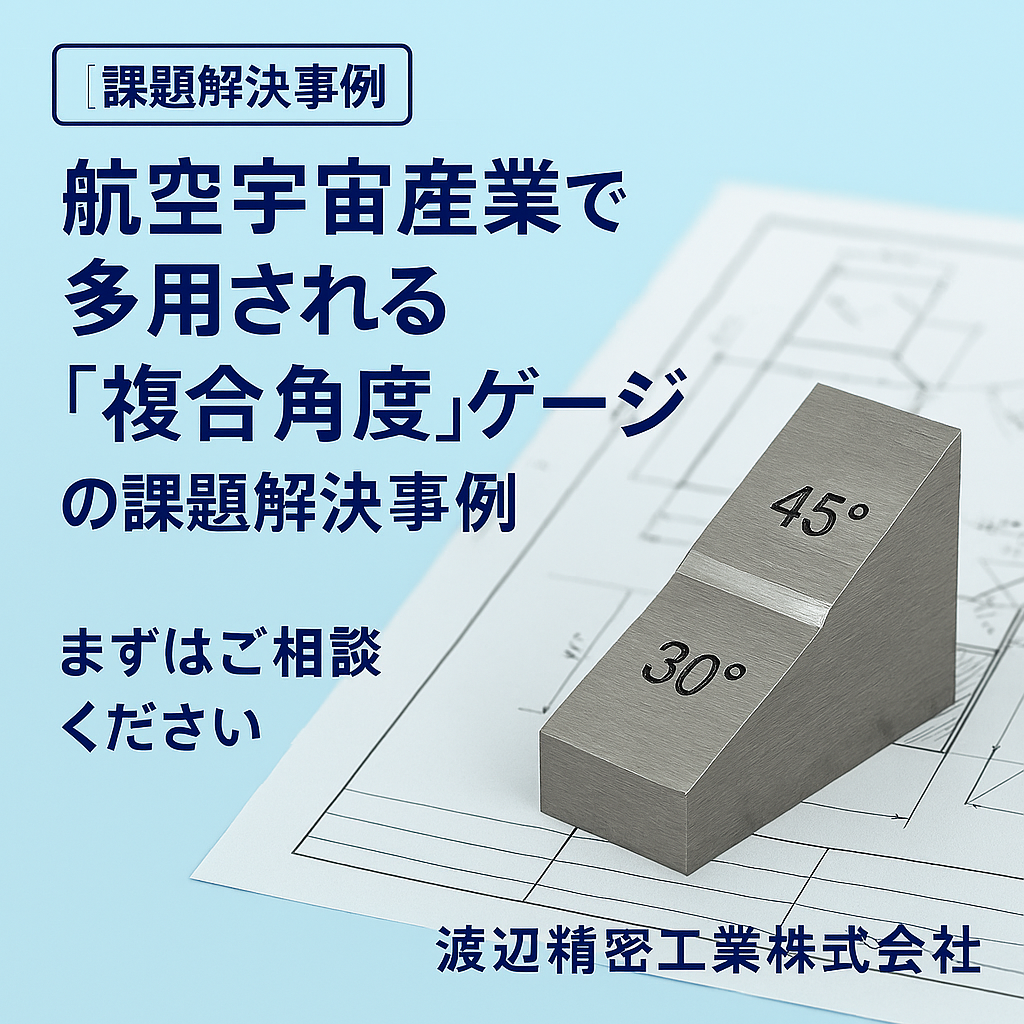

今回ご紹介するのは、航空宇宙関連で多用される「複合角度」が存在するゲージの製作です。
「複合角度」とは？
複合角度とは、ひとつの基準面に対して角度をつけ、その面をさらに第2基準として新しい角度を振る——というように、角度が段階的に組み合わさっていく特殊な形状を指します。
例えば、第1基準から45°で立ち上げ、その面からさらに30°で加工を施す、といったイメージです。
この「複合角度」は二重・三重と組み合わさることも多く、航空宇宙産業や精密機器分野では頻出する加工形状です。しかし、その難易度の高さから、対応できるメーカーは非常に限られています。
複合角度に強い加工方法と限界
近年は5軸加工機の普及によって、複合角度をもつ部品やゲージの加工が可能になってきました。
ただし、対応できるのは「2角程度」までのケースが多く、3つ以上の角度が合成されると難易度が飛躍的に上がります。
さらに、航空宇宙分野で求められるようなミクロン台の精度になると、切削加工だけでは不十分で、研削加工による仕上げが不可欠です。
渡辺精密工業の強み
こうした難易度の高い案件こそ、当社の経験と技術が活きます。
渡辺精密工業は、日常的に複雑な形状・複合角度・高精度ゲージや治具を製作しており、研削加工を含めた精密仕上げを得意としています。
特に、複合角度を持つゲージや治具、それらが複数部品で構成される組付け調整品については、ぜひ当社にご相談ください。
お客様の課題に合わせた最適な加工方法の提案から実現まで、一気通貫で対応いたします。
まずはご相談ください
- 複雑な複合角度に対応できるゲージや治具が必要
- 航空宇宙産業向けの精密部品で、ミクロン台の精度が求められる
- 他社で断られた特殊な加工や、試作レベルのトライ案件を相談したい
このようなお悩みは、渡辺精密工業にぜひお任せください。
当社は 自社工場を持ち、ほぼ全量を内製化しているため、試作から量産まで柔軟に対応可能です。
他社が難しいとする案件でも「なんとかしてしまう」ことが、渡辺精密工業の強みです。
まとめ
航空宇宙産業で多用される「複合角度」のゲージや治具の製作は、非常に高度な技術を要します。
複数角度の組合せ、ミクロン台の精度、研削加工を含む仕上げ。
こうした課題に直面されたときは、ぜひ 渡辺精密工業株式会社にご相談ください。
「難しい」を「できる」に変える技術力で、皆さまのものづくりを支えます。
お問い合わせはこちらから
技術的な相談、リモート相談、立会い希望、ゲージ・治具・試作品・設備部品・研究開発品の仕様検討など、
まずはお気軽に【渡辺精密工業株式会社】までご相談ください。
「困ったときの駆け込み寺」として、全国の製造業の皆様をお待ちしています。
お問い合わせはこちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
