【課題解決事例】ネジ深さゲージで一発解決！
～不完全ネジ部除去と深さ測定を両立～

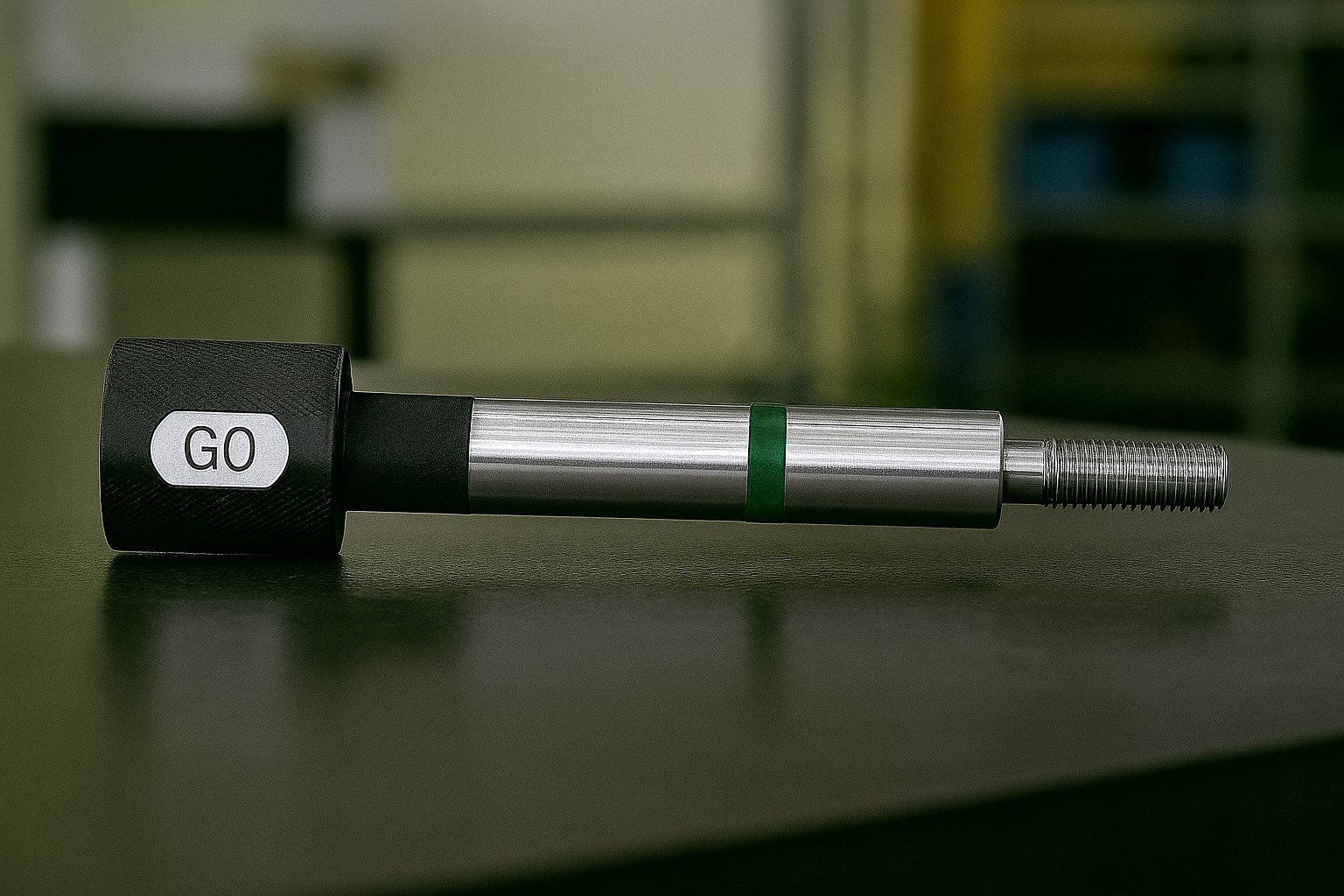

今日出荷した課題解決品：ネジ深さゲージ
本日出荷した製品は、**「ネジ深さゲージ」**です。
このゲージは、以下の２つを同時に確認するための専用ゲージです。
- ネジが正しく入るかどうか
- ネジの深さ（長さ）が十分であるかどうか
今回の案件では、φ20の穴の奥にM8ネジが存在する２段構造でした。
そのため、ゲージで測定すべき要素は以下の４点になります。
- φ20穴径
- M8ネジ
- φ20とM8の同軸度
- M8ネジの深さ
不完全ネジ部除去とは？
ネジ加工では、タップや研削のスタート部分に**「不完全ネジ部」**が必ず発生します。
これは、ねじ山が立ち上がる途中の部分で、実際にはボルトやネジがかかりません。
- 部品にネジを加工する場合：不完全ネジ部があっても問題ないことが多い
- ゲージを作る場合：不完全ネジを除去して、完全ネジ部の開始位置を明確にする必要がある
なぜなら、測定に不完全ネジが残っていると、ネジの深さ測定が正しく行えず、実際に部品を組み込んだときに「浮き」が発生する可能性があるからです。
ネジ深さ測定の工夫
今回のゲージでは、完全ネジ部から90mmの位置に「鉢巻形状溝」を加工しました。
これにより、
- ゲージを挿入すると、M8ネジの有効深さがベース端面から90mmあるかどうかを一目で判定可能
- ネジ部、穴径、同軸度、深さを１つのゲージで同時測定
という効率的な検査が実現しました。
渡辺精密工業の強み
このような「直径＋ネジ＋同軸＋深さ」を同時測定する特殊ゲージは、当社へのご依頼で頻繁にあります。
- 自社工場でほぼ全量を製作
- ネジ研削・溝加工などの精密加工に対応
- 顕微鏡での確認を含めた徹底した精度保証
図面上では一見シンプルでも、実際には高精度技術が必要なゲージ製作を得意としています。
まずはご相談ください
もし、ネジ部の深さや同軸度などで検査方法に悩まれているなら、
渡辺精密工業株式会社に相談するのが近道です。
- 日常的に取り扱っている案件です
- トライ要素のある難しいご依頼でも、解決まで導きます
ぜひ、お困りごとがあればご相談ください。
FAQ（よくある質問）
Q1. ネジ深さゲージとは何ですか？
A1. ネジ深さゲージとは、部品に加工されたネジ穴が「必要な深さまで切られているか」「ネジが正しく入るかどうか」を確認するための検査工具です。特に多段構造の穴（例：φ20穴の奥にM8ネジがある場合）では、ネジ径・穴径・同軸度・深さを同時に測定できる専用ゲージが有効です。
Q2. なぜ不完全ネジ部を除去する必要があるのですか？
A2. ネジ加工の最初の部分には「不完全ネジ部」と呼ばれる、ネジとして使えない部分が必ずできます。通常の部品では問題にならないこともありますが、ゲージの場合は正しい測定のために不完全ネジ部を除去し、完全ネジ部の開始位置を明確にする必要があります。これにより、深さ測定や組付け精度の信頼性が高まります。
Q3. 栓ゲージで深さを測る方法は？
A3. 当社が製作する栓ゲージは、完全ネジ部の開始位置から所定の距離（例：90mm）に「鉢巻形状溝」を設けることで、正しい深さを確認できる仕組みになっています。この方法により、ネジ深さが不足して部品が浮いてしまう、といった不具合を防止できます。
Q4. 穴径とネジ径を同時に測定できるのですか？
A4. はい、可能です。当社ではφ20穴とその奥のM8ネジを同時に測定できるような複合ゲージを製作しています。これにより、径・ネジ精度・同軸度・深さの4要素を一度に確認でき、検査工程の効率化と確実性が向上します。
Q5. 渡辺精密工業に依頼するメリットは何ですか？
A5. 当社は自社工場でゲージを一貫製作しており、特殊形状やトライ要素を含む案件にも柔軟に対応できます。一般的に難しいとされる「ネジ部と穴径の同時測定」や「不完全ネジ除去を前提とした深さ測定」も、日常的に製作しているため安心してご依頼いただけます。
