【課題解決事例】スプライン大径ゲージ
～通止ゲージでメススプラインの大径測定を実現～
今日の課題解決事例

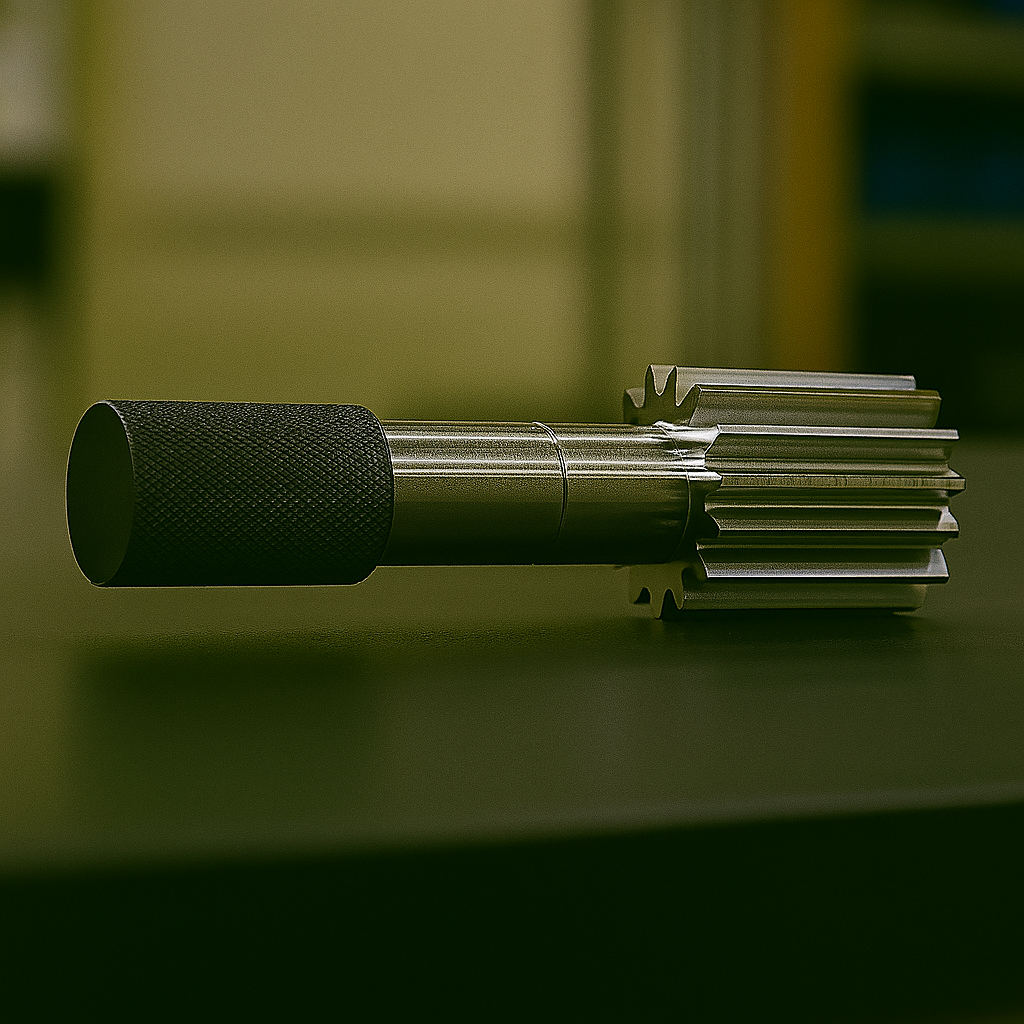

本日出荷した製品のひとつに「スプライン大径ゲージ」があります。
これは メススプラインの大径を測定するための通止（Go/No-Go）ゲージ です。
お客様の課題
一般的な穴径（雌形状）の測定には栓ゲージが使われます。
しかし、スプライン形状 になると単純な栓ゲージでは測定できません。
「大径が正しく加工されているかを確認したい」
というご要望がありました。
渡辺精密工業の解決方法
そこで当社では、通止の２段栓ゲージタイプをスプライン仕様に設計・製作。
材質はSKS3、熱処理はHRC58～63、さらにサブゼロ処理を施しています。
このときのポイントは以下のとおりです：
- スプライン部が大きすぎると、接触して入らないのか、外径の不具合なのか判別できない
- そこで、スプライン部を意図的に痩せた形状（山形状を小さくする） に加工し、測定を正確にできるように設計
結果として、お客様の求める「確実に測定できるゲージ」として納品することができました。
スプライン大径測定は本当に必要？
実際には、多くの製品ではメススプラインの大径は大きく逃げており、加工機や刃物の管理だけで品質を担保できるケースもあります。
その場合、わざわざ測定ゲージを用意する必要はありません。
しかし、品質にこだわるお客様は、大径測定用ゲージも準備して万全を期しています。
渡辺精密工業にできること
当社では以下のスプライン測定に幅広く対応しています。
- スプライン歯面
- スプライン大径
- スプライン小径
さらに、日常的に自社工場で加工・製作しているため、標準品だけでなく、トライアル要素の強いオーダーにも柔軟に対応できます。
これは、ほぼ全量を自社工場で製作している当社だからこそできる強みです。
まとめ：課題解決の近道は「相談」から
スプラインゲージや特殊な大径測定でお困りごとはありませんか？
- 測定方法に迷っている
- 標準品では対応できない
- 高精度かつ安心できるゲージが必要
そんなときは、まずは渡辺精密工業にご相談ください。
「なんとかしてしまう」――それが当社の強みです。
「どんな小さな疑問にも寄り添う姿勢」で、最適な答えを一緒に見つけていきます。
