【課題解決事例】JG加工（ジグ研削盤による高精度穴加工）
今日出荷した事例：JG加工（ジグ研削盤による高精度穴加工）
渡辺精密工業株式会社では、一般的な加工では難しい「JG加工（ジグ研削盤による精密穴加工）」にも対応しています。
今回出荷したのは、φ40×L700の丸棒に対して、φ20穴を8か所JG加工した案件です。
特筆すべきは以下の条件でした。
- 加工内容：φ20穴のJG加工のみを受託
- 材質：SCM415
- 直径公差：φ20 ±13μm（ミクロン）
- 位置精度：φ40の外径平面基準に対して、ピッチ精度±0.01、直角度0.01
このように、一部の工程だけを受託することも、全体を加工することも可能です。
特に、丸物ワークに対するJG加工は対応できる会社が限られますが、当社では自社工場にジグ研削盤を保有しており、安定した品質でご提供できます。
なぜJG加工が必要なのか
JG加工（ジグ研削盤による加工）は、高精度な穴位置や真円度が要求される場合に欠かせません。
特に ±0.01mm 単位の位置精度が必要なとき、マシニング加工やボーリング加工では限界がある場合があります。
また、今回のご相談のように熱処理済の品物の場合、熱処理による変形（歪）を考慮すると、熱処理後に穴仕上を行う必要があり、マシニング加工やボーリング加工では対応することが不可能です。

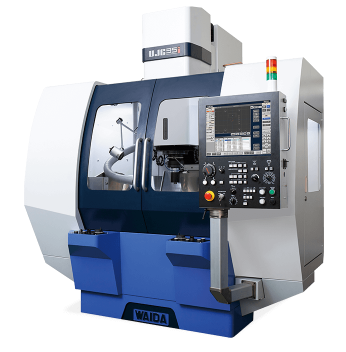

その際に、ジグ研削盤による穴加工が威力を発揮します。
渡辺精密工業の強み
- ジグ研削盤を自社保有（保有企業は非常に少数）
- 丸物・角物の両方に対応可能
- 高精度なピッチ精度・真円度を実現
- 工程単位の受託加工も可能（JG加工のみ／全工程一括どちらも対応）
まとめ：まずはご相談ください
高精度穴加工やJG加工でお困りの場合は、渡辺精密工業株式会社に一度ご相談ください。
豊富な実績と自社工場での柔軟な対応力により、「難しい」を「可能」に変える提案力と技術力をお届けします。
ぜひお気軽にお問い合わせください。
お困りごとがあれば、まずは渡辺精密工業にご相談ください。
「どんな小さな疑問にも寄り添う姿勢」で、最適な答えを一緒に見つけていきます。
お問い合わせはこちらから
ＪＧ加工、スプラインゲージ、着座マスター、着座治具、測定端子、球面加工品、測定具、原器、マスター、そしてさまざまな改造、技術的な相談、リモート相談、立会い希望、ゲージ・治具・試作品・設備部品・研究開発品の仕様検討など、
まずはお気軽に【渡辺精密工業株式会社】までご相談ください。
「困ったときの駆け込み寺」として、全国の製造業の皆様をお待ちしています。
お問い合わせはこちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
