テーパーリングゲージとは？｜角度・大端径基準で精度保証する高精度測定ゲージ
『どの基準でテーパーを測るか』を解決｜大端径・角度・距離精度に対応する特注ゲージ事例
今日の出荷品から｜テーパー測定の課題解決事例
本日出荷した製品の中から、
『テーパー精度を高精度に検証するリングゲージ』をご紹介します。
今回製作したのは、
『テーパーリングゲージ』
です。
テーパー形状の測定は、
『どの寸法を基準に評価するか』
によって、必要なゲージ設計が大きく変わります。

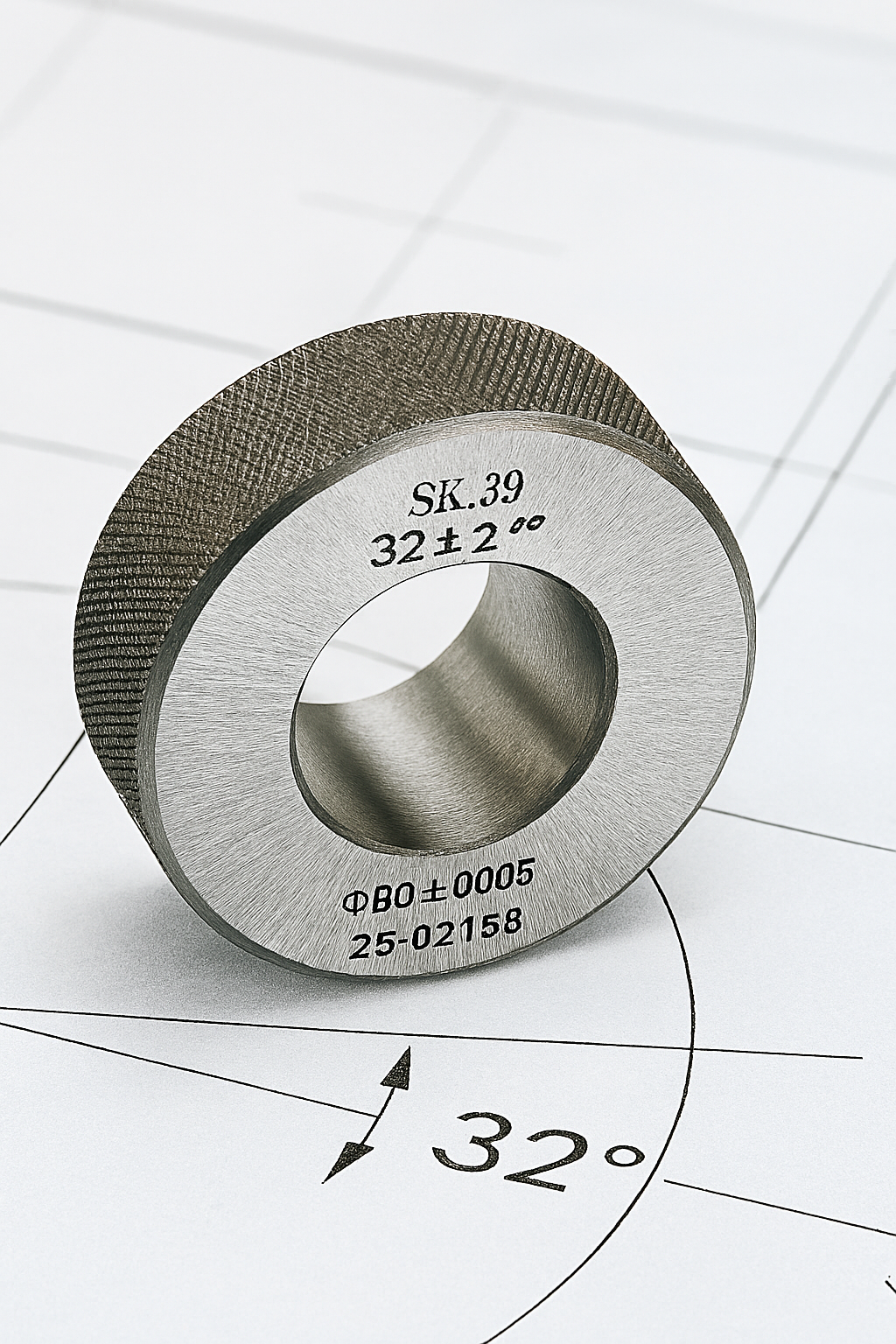

製品仕様（事例）
・品名：テーパーリングゲージ
・材質：SKS3
・角度：32° ±2分
・大端径：φ30 ±0.005
・個数：1個
・当社管理番号：25-02158
テーパーゲージの測定基準とは
テーパーゲージには、用途に応じて複数の基準があります。
・『大端径を基準にする』
・『小端径を基準にする』
・『中間径と端面距離で管理する』
・『角度そのものを評価する』
本事例では、
『大端径を基準とした測定』
が求められました。
このように、使用目的に応じた設計が重要になります。
課題｜角度公差と寸法精度の両立
今回の仕様では、
・角度：32°
・角度公差：±2分
という条件がありました。
一見すると緩やかな角度ですが、
『±2分（4分幅）という角度公差』
は非常に厳しい精度要求です。
さらに、
・大端径φ30 ±0.005
との組み合わせにより、
『角度と径寸法の同時精度管理』
が必要となる高難度加工でした。
解決策｜研削加工による高精度テーパー生成
本製品では、
『研削加工によるテーパー仕上げ』
を採用しました。
これにより、
・角度精度の安定化
・面精度の向上
・再現性の確保
を実現しています。
当社では、
『30秒単位の角度公差』
にも対応可能であり、
高精度テーパーゲージの製作実績を多数有しています。
技術ポイント｜精度を決める要素
■ 角度精度の管理
テーパーゲージでは、
『角度のわずかなズレが測定結果に直結』
します。
そのため、加工だけでなく測定工程も含めて
厳密な管理を行っています。
■ 基準径との整合性
大端径を基準とする場合、
『角度と径寸法の関係性』
を高精度で成立させる必要があります。
このバランス設計が品質の鍵となります。
■ 使用目的に応じた設計
本ゲージは、
『検査現場での使いやすさ』
も考慮して設計されています。
単に精度が高いだけでなく、
『現場で正しく使えること』
を重視しています。
導入効果｜品質保証の信頼性向上
本ゲージは、お客様の検査部門で使用され、
・テーパー精度の安定判定
・検査基準の明確化
・品質保証の信頼性向上
に貢献しました。
『基準が明確になることで、品質が安定する』
という典型的な事例です。
渡辺精密工業の強み
・特殊テーパー加工への豊富な対応実績
・自社一貫生産による高精度管理
・材質・熱処理・加工方法の提案力
・単品・試作・小ロット対応
『測定基準から設計するゲージ製作』を強みとしています。
このような課題に対応可能です
・テーパーの測定基準が曖昧
・角度精度を保証したい
・大端径・小端径どちらで測るべきか悩んでいる
・高精度なテーパーゲージを製作したい
このような課題に対し、最適な測定方法をご提案します。
まずはご相談ください
渡辺精密工業株式会社では、
『測定基準の設計から支援するゲージ製作』
を行っています。
図面がなくても、
『使用目的』『測定方法』『現場条件』
から最適なゲージをご提案可能です。
まずはお気軽にご相談ください。
FAQ（よくある質問）
Ｑ１．テーパーリングゲージとは何ですか？
Ａ１．テーパー形状の内径や角度を測定・判定するためのリング状の測定工具です。
Ｑ２．大端径基準とは何ですか？
Ａ２．テーパーの大きい側の径を基準として、寸法や適合性を評価する方法です。
Ｑ３．角度公差±2分とはどの程度の精度ですか？
Ａ３．非常に高精度な領域で、一般加工では対応が難しいレベルの角度精度です。
Ｑ４．どの基準で測定するべきか分からない場合は？
Ａ４．用途に応じて最適な基準をご提案可能です。設計段階からご相談ください。
Ｑ５．どの程度の精度まで対応できますか？
Ａ５．角度30秒単位など、ミクロン・秒単位の高精度加工に対応可能です。
Ｑ６．1個から製作できますか？
Ａ６．はい。試作や単品の特注ゲージにも対応しています。
Ｑ７．他社で断られた案件も対応できますか？ Ａ７．はい。特殊テーパーや高精度要求の案件にも柔軟に対応可能です。
