【課題解決事例】孔曲がりゲージ（穴曲がりゲージ）の製作
高精度な穴加工の検証に必要不可欠なゲージ
今回ご紹介するのは「孔曲がりゲージ（穴曲がりゲージ）」です。
- 材質：SKS3
- 硬度：HRC58～（サブゼロ処理済み）

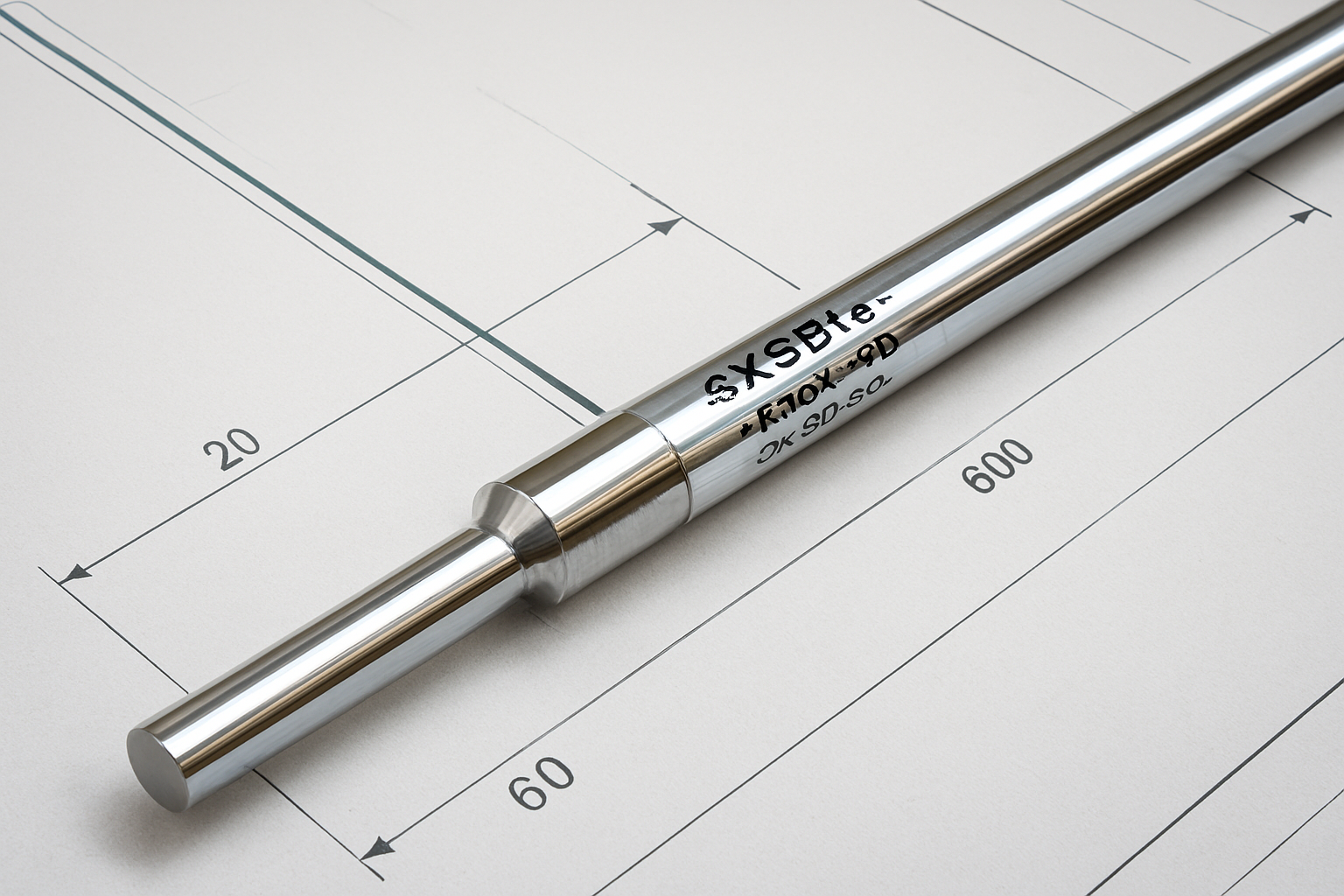

- 仕様：φ5.8（L=60）×φ12（L=20）×φ8（L=23） 全長103mm
- 数量：1個
- 当社管理番号：25-02111
【お客様の課題】
本製品は「穴径を測定する」こと以上に、穴が真っすぐ加工されているか（曲がっていないか）を確認する ためのゲージです。
- φ5.8に±0.03の寸法公差
- φ8との同芯度0.01を確保
このような測定は、非接触測定器や画像測定機では難しく、実際にピン状のゲージを通して 「所定の深さまで入るかどうか」 を確認するのが最も確実で効率的です。
【当社の対応と技術】
- 棒状ゲージを高精度で製作
- 同芯度・直進性の管理を徹底
- サブゼロ処理による安定した硬度確保
自動車のミッション部品では、φ30 × L300 のような大型サイズの孔曲がりゲージの依頼もあります。
深穴加工ではドリルが奥で曲がることが多いため、このようなゲージは量産部品の品質保証に直結します。
【渡辺精密工業の強み】
- 栓ゲージと形状は似ていても、使用目的の異なるゲージを正しく設計・製作可能
- 図面不備がある場合も、使用目的を推察し、必要に応じて設計者に確認
- 品質保証部門・設計部門と直接やり取り可能
「ただ作る」だけではなく、“どう使うか” を踏まえたゲージ製作を行うのが渡辺精密工業です。
【まとめ】
孔曲がりゲージは一見シンプルですが、測定目的・公差管理・硬度処理 すべてに高精度が求められます。
渡辺精密工業では、こうした 特殊ゲージや高難度測定治具 を日常的に手掛けており、他社では難しい案件でも柔軟に対応可能です。
まずはご相談ください。課題解決への近道は「渡辺精密工業に相談すること」です。
👉 ご相談はこちらから → 渡辺精密工業株式会社HP問い合わせページ
一度相談を
渡辺精密工業株式会社では、日常的にオーダーメイド治具の設計・製作を行っています。
自社工場にてほぼ全量を製作しているため、トライ要素の強いご依頼にも柔軟に対応可能です。
先端治具でお困りの際は、渡辺精密工業株式会社にぜひご相談ください。
お困りごとがあれば、まずは渡辺精密工業にご相談ください。
「どんな小さな疑問にも寄り添う姿勢」で、最適な答えを一緒に見つけていきます。
お問い合わせはこちらから
