ピッチと位相を同時測定する方法｜特殊ピッチ位相確認ゲージによる一発判定事例
『孔位置のズレを簡単に検査したい』を解決｜インライン精度を現場で即判定できる専用ゲージ
今日の出荷品から｜孔位置精度の課題解決事例
本日出荷した製品の中から、
『孔のピッチと位相（一直線性）を同時に確認できる専用ゲージ』をご紹介します。
今回のご相談は、
『複数の穴位置の関係性を高精度で確認したい』
『ピッチと位相を一度に、現場で簡単に測定したい』
というものでした。
特に、
『孔の位相（角度関係＝一直線性）とピッチ（間隔）を同時に確認する』
という要求は、一般的な測定方法では手間と時間がかかる領域です。
製品仕様（事例）

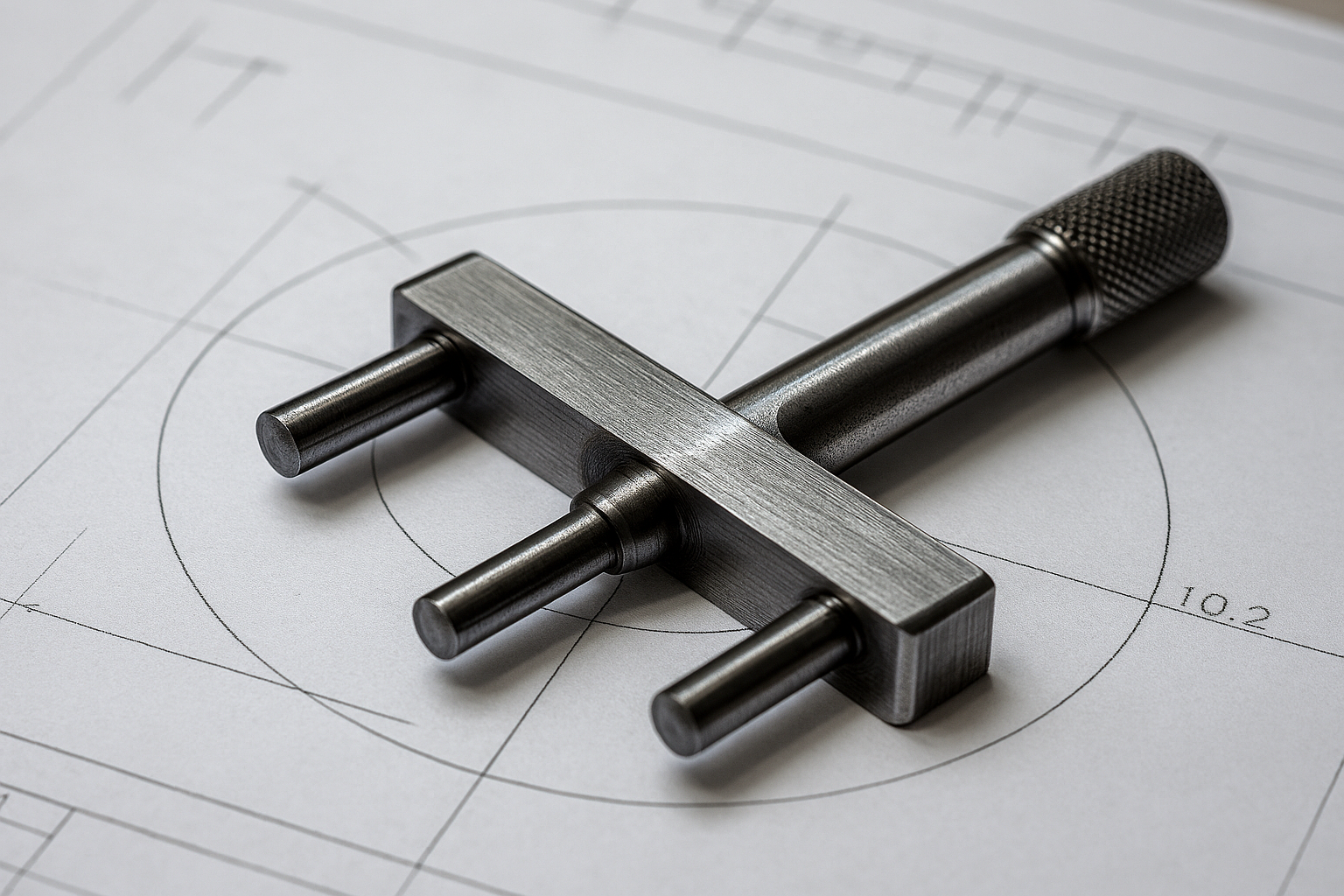

・品名：特殊ピッチ位相確認ゲージ
・基準穴径：φ10.2
・測定対象穴径：φ6（基準穴の両側に2箇所）
・位相条件：基準穴φ10.2に対し一直線（インライン）
・ハンドル：ローレット加工付き
・材質：SKS3（HRC58以上、サブゼロ処理）
・個数：1個
・当社管理番号：25-02370
課題｜ピッチと位相を同時に測れない
複数穴の精度確認では、
・ピッチ（間隔）の測定
・位相（角度関係）の確認
を別々に行うケースが一般的です。
しかしこの方法では、
・測定時間が長い
・測定手順が複雑
・作業者によるばらつきが発生
といった課題がありました。
その結果、
『検査効率の低下』
『品質判断の不安定化』
につながっていました。
解決策｜一発判定できる専用ゲージ設計
本事例では、
『ピッチと位相を同時に確認できる一体型ゲージ』
を設計しました。
測定方法は非常にシンプルです。
1．基準穴φ10.2に中央ボスを挿入
2．両端のφ6ピンを同時に挿入
3．3点すべてが入れば『合格』、入らなければ『不合格』
この構造により、
『ピッチ誤差と位相ズレを同時に検出』
できるようになりました。
従来のような複数工程の測定が不要となり、
検査時間を大幅に短縮しています。
技術ポイント｜現場で使える設計
■ 軽量・手持ち設計
『現場で使いやすいこと』を重視し、
・ハンドル付き構造
・肉抜きによる軽量化
を採用しました。
これにより、
『誰でも扱いやすい測定工具』
として運用可能です。
■ μm単位の位置精度制御
・基準穴と測定ピンの位置関係
・ピッチ寸法
・一直線性
これらを
『ミクロン単位で高精度制御』
しています。
ゲージ自体の精度が、
そのまま測定信頼性につながります。
■ 設計提案型対応
本製品は、
・お客様図面から測定箇所を抽出
・最適な測定方法を設計提案
・CAD化 → 製作
というプロセスで完成しました。
『測り方そのものを設計する』
ことが、本事例の本質です。
導入効果｜検査効率と再現性の向上
本ゲージの導入により、
・測定工程の簡略化
・検査時間の短縮
・作業者間のばらつき解消
・判定の標準化
を実現しました。
特に、
『現場で即判断できる』
という点で、大きな効果を発揮しています。
このような課題に対応可能です
・複数穴の位置関係を簡単に測定したい
・ピッチと位相を同時に確認したい
・測定時間を短縮したい
・現場で使えるゲージが欲しい
このような課題に対し、最適な測定方法をご提案します。
まずはご相談ください
渡辺精密工業株式会社では、
『測定できないを、測定できるに変える設計』
を得意としています。
図面がなくても、
『現物』『スケッチ』『口頭説明』
から最適なゲージ設計が可能です。
まずはお気軽にご相談ください。
FAQ（よくある質問）
Ｑ１．ピッチと位相とは何ですか？
Ａ１．ピッチは穴と穴の間隔、位相は穴同士の角度関係や一直線性を指します。
Ｑ２．なぜ同時測定が必要なのですか？
Ａ２．別々に測定すると時間がかかり、誤差やばらつきが発生するため、同時測定により効率と精度を向上できます。
Ｑ３．このゲージのメリットは何ですか？
Ａ３．一度の操作でピッチと位相を同時に判定でき、検査時間の短縮と標準化が可能です。
Ｑ４．どの程度の精度に対応できますか？
Ａ４．ミクロン単位の位置精度にも対応可能で、用途に応じて最適設計を行います。
位置度幾何公差なら０．０１程度まで対応可能です。
Ｑ５．現場で誰でも使えますか？
Ａ５．はい。挿入するだけで合否判定できるため、熟練度に依存せず使用できます。
Ｑ６．1個から製作できますか？
Ａ６．はい。試作や単品の特注ゲージにも対応しています。
Ｑ７．他の形状や配置にも対応できますか？
Ａ７．はい。円周配置や多穴配置など、さまざまな位置関係に対応した設計が可能です。
