磁気試験片とは？｜方向性・寸法精度を保証する高精度サンプリング加工事例
『測定値のばらつきを防ぎたい』課題を解決｜採取方向管理とμm精度加工による信頼性確保
今日の出荷品から｜磁気試験片加工の課題解決事例
本日出荷した製品の中から、
『材料特性評価の評価結果を左右する試験片加工事例』をご紹介します。
今回のご依頼は、
『磁気特性評価用の試験片を、指定方向・高精度で加工したい』
というものでした。
試験片は単なる切り出しではなく、
加工方法や管理方法によって測定結果が大きく変わる重要部品です。

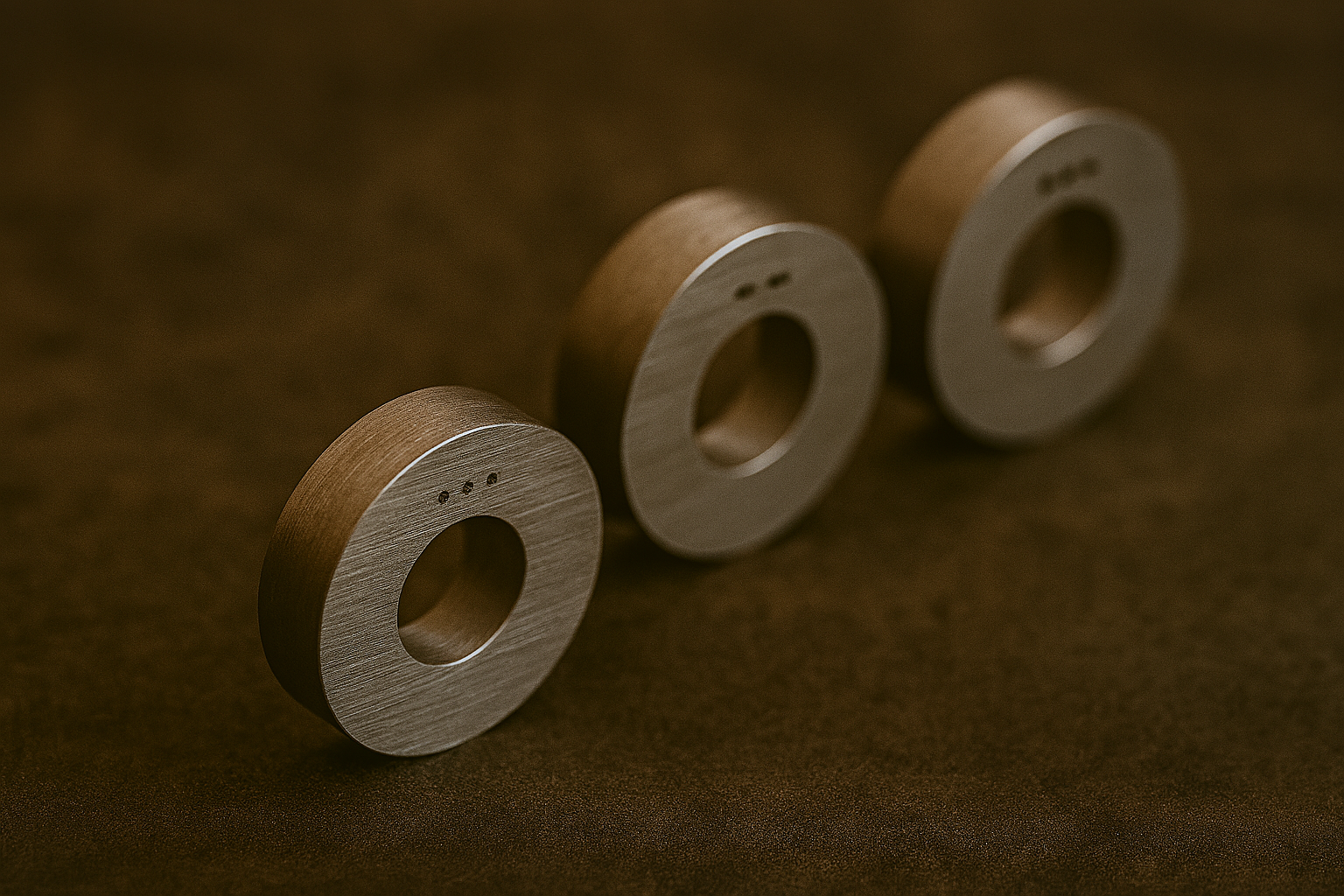

製品仕様（事例）
・形状：ドーナツ形状
・寸法：φ3.8 × φ2.5 × T3
・材質：支給材（指定材料から採取）
・熱処理：なし
・数量：3個
・当社管理番号：25-02649
試験片とは何か
試験片とは、
『材料の特性（硬度・磁気特性・強度など）を評価するために使用するサンプル』です。
評価結果の信頼性は、
・採取位置
・加工精度
・形状の均一性
に大きく依存します。
そのため、試験片加工には
『再現性』『均一性』『トレーサビリティ』
が求められます。
課題｜方向性とトレーサビリティの確保
今回の案件では、以下の条件が課題となりました。
・支給材からの指定位置採取
・採取方向（上下）の識別が必要
・試験後も方向が判別できること
・残材の返却（採取履歴管理）
さらに、加工面では
・φ2.5の貫通穴加工
・外径φ3.8の高精度加工
が求められ、
『形状精度と管理精度の両立』
が必要な案件でした。
技術対応｜測定精度を担保する加工と管理
■ 高精度加工による均一性確保
・ワイヤーカットによる外形加工
・平面研削による厚み精度確保
これにより、
『試験片ごとのばらつきを最小化』
し、測定値の信頼性を高めています。
■ 採取方向の明確化
試験片は方向性によって測定結果が変わるため、
『加工後も上下が判別できるようマーキング』
を実施しました。
これにより、
『試験後のデータ解釈の信頼性』
を確保しています。
■ トレーサビリティ管理
・採取位置ごとの管理
・残材のラベル管理
・支給材の履歴保持
これにより、
『どこから採取した試験片かを完全に追跡可能』
な状態で納品しています。
技術ポイント｜試験片加工は『精度＋管理』で決まる
試験片加工で重要なのは、
『形状精度』だけではありません。
・採取方向の管理
・加工履歴の記録
・再現性のある加工プロセス
これらを組み合わせて初めて、
『信頼できる測定結果』
が得られます。
本事例では、加工と管理の両面から品質を確保しました。
渡辺精密工業が選ばれる理由
・設計～加工～検査まで自社一貫対応
・支給材管理を含めたトレーサビリティ体制
・μm単位の高精度加工技術
・材料メーカー・加工メーカー双方からの実績
・試験片・ゲージ・治具の一体提案
『測定工程全体を理解した加工』が当社の強みです。
このような課題に対応可能です
・試験片の精度ばらつきを抑えたい
・採取方向を管理したい
・支給材のトレーサビリティを確保したい
・高精度なサンプリング加工を依頼したい
このようなご要望にも、最適な加工・管理方法をご提案します。
まずはご相談ください
渡辺精密工業株式会社では、
試験片加工から評価用治具まで一貫して対応可能です。
『測定結果の信頼性を高めたい』
『試験片の品質を安定させたい』
といった課題があれば、ぜひご相談ください。
FAQ（よくある質問）
Ｑ１．磁気試験片とは何ですか？
Ａ１．材料の磁気特性を評価するために使用するサンプルで、形状や方向性が測定結果に大きく影響します。
Ｑ２．なぜ採取方向の管理が必要なのですか？
Ａ２．材料の方向性によって測定値が変化するため、正確な評価には方向の識別が不可欠です。
Ｑ３．試験片の精度はどの程度重要ですか？
Ａ３．寸法や形状のばらつきが測定誤差につながるため、μm単位での精度管理が重要です。
試験内容によっては１００μｍ単位の管理となることもあります。
Ｑ４．トレーサビリティとは何ですか？
Ａ４．どの材料のどの位置から採取されたかを追跡できる管理体制のことです。
Ｑ５．支給材からの加工にも対応できますか？
Ａ５．はい。支給材の管理・加工・残材返却まで一貫して対応可能です。
Ｑ６．少量でも依頼できますか？
Ａ６．はい。1個からの試験片加工にも対応しています。
Ｑ７．試験片以外の関連治具も依頼できますか？ Ａ７．はい。試験片だけでなく、測定用ゲージや治具も含めてご提案可能です。
