【課題解決事例】精密テーパーアーバーの製作
今日出荷したものにこんな課題解決事例がありました

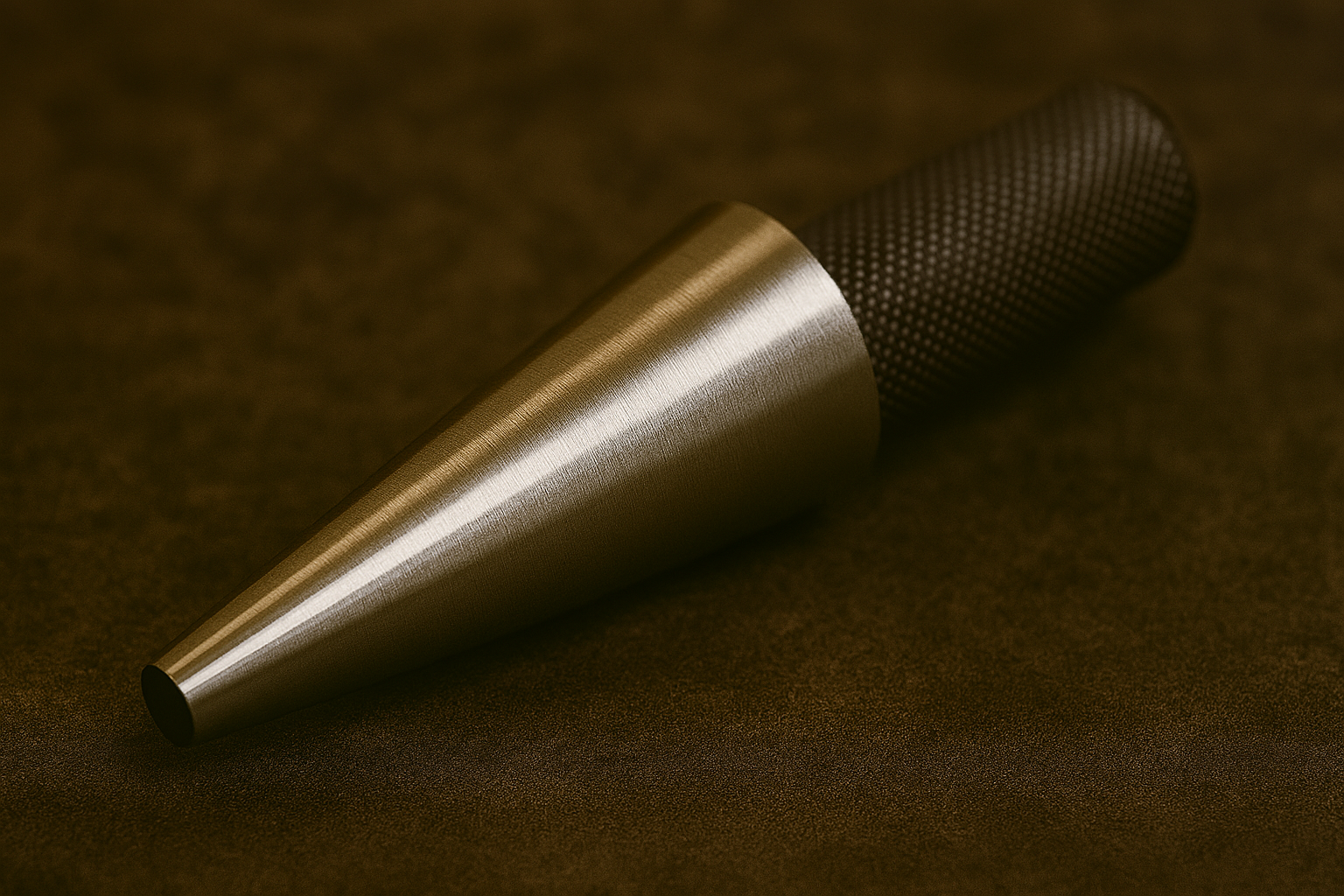

精密テーパーアーバーの製作事例（φ40.273〜φ40.541）
加工内容
- 製品名：テーパーアーバー
- 寸法：φ40.273〜φ40.541 × L＝60
- 基準穴：φ16 ＋0.002／＋0.007（中心部）
- 基準穴に対するテーパ面全振れ：0.005mm以内
- 材質：SKS3
- 熱処理：HRC60〜 サブゼロ処理
- 個数：1個
（当社管理番号：25-02084）
テーパーアーバーとは
テーパーアーバーとは、工作物や治具を高精度に回転させるための支持工具です。
通常、工作機械では被加工物を直接チャックできない場合があります。その際、アーバーを介して回転軸へ固定し、アーバーごと回転させることで安定した回転精度を確保します。
本事例では、外径が緩やかなテーパー形状になっており、相手部品の内径に「はめ合わせ」することで、摩擦力と位置精度を両立。
『テーパー角度の精度と同軸度（同芯度）』が命となる製品です。
技術ポイントと加工上の工夫
- 高精度な振れ管理（全振れ0.005mm）
アーバーが回転時にブレないことが最重要。真円度・円筒度の高精度加工を実施。
基準穴に対する同軸度を0.005mm以内に制御しました。 - 熱処理による高硬度化（HRC60〜）
繰り返しの装着・脱着に耐えるため、耐摩耗性能が高いSKS3材を採用。
サブゼロ処理で寸法安定性を確保。 - 設計から製作まで自社一貫対応
設計段階での摩耗代やはめあい条件を考慮し、最終使用環境に最適化した設計を実施。
これにより、「現場でそのまま使える」テーパーアーバーを実現しました。
お客様の課題解決につながったポイント
お客様からは、
「高精度なアーバーが必要だが、精度よく対応してくれるメーカーが見つからない」
というご相談をいただきました。
当社では1個単位の特注品製作も自社工場内で対応可能。
設計者との直接の打合せにより、求める精度と使い勝手を両立する製品に仕上げました。
一度ご相談ください
テーパーアーバーやシャフト、回転部品、治具などの高精度テーパー加工・同軸度管理品でお困りの際は、
ぜひ、渡辺精密工業株式会社にご相談ください。
- 自社設計・自社加工・全数検査対応
- 1個から試作可能
- 難削材・焼入鋼・微細精度にも対応
まずはお気軽にお問い合わせください。
お問い合わせはこちらから
テーパーアーバー、テーパー加工品、アーバー修理、測定具、原器、マスター、そしてさまざまな改造、技術的な相談、リモート相談、立会い希望、ゲージ・治具・試作品・設備部品・研究開発品の仕様検討など、
まずはお気軽に【渡辺精密工業株式会社】までご相談ください。
「困ったときの駆け込み寺」として、全国の製造業の皆様をお待ちしています。
お問い合わせはこちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
