刻印なしピンゲージとは？｜通止栓ゲージに最適化した特注製作事例
『刻印が見えると困る』課題を解決｜市販ピンゲージを活用した低コスト・高精度ゲージ設計
今日の出荷品から｜刻印なしピンゲージ活用による課題解決事例
本日出荷した製品の中から、
『市販品を活用しながら仕様を満たしたゲージ製作事例』をご紹介します。
今回製作したのは、

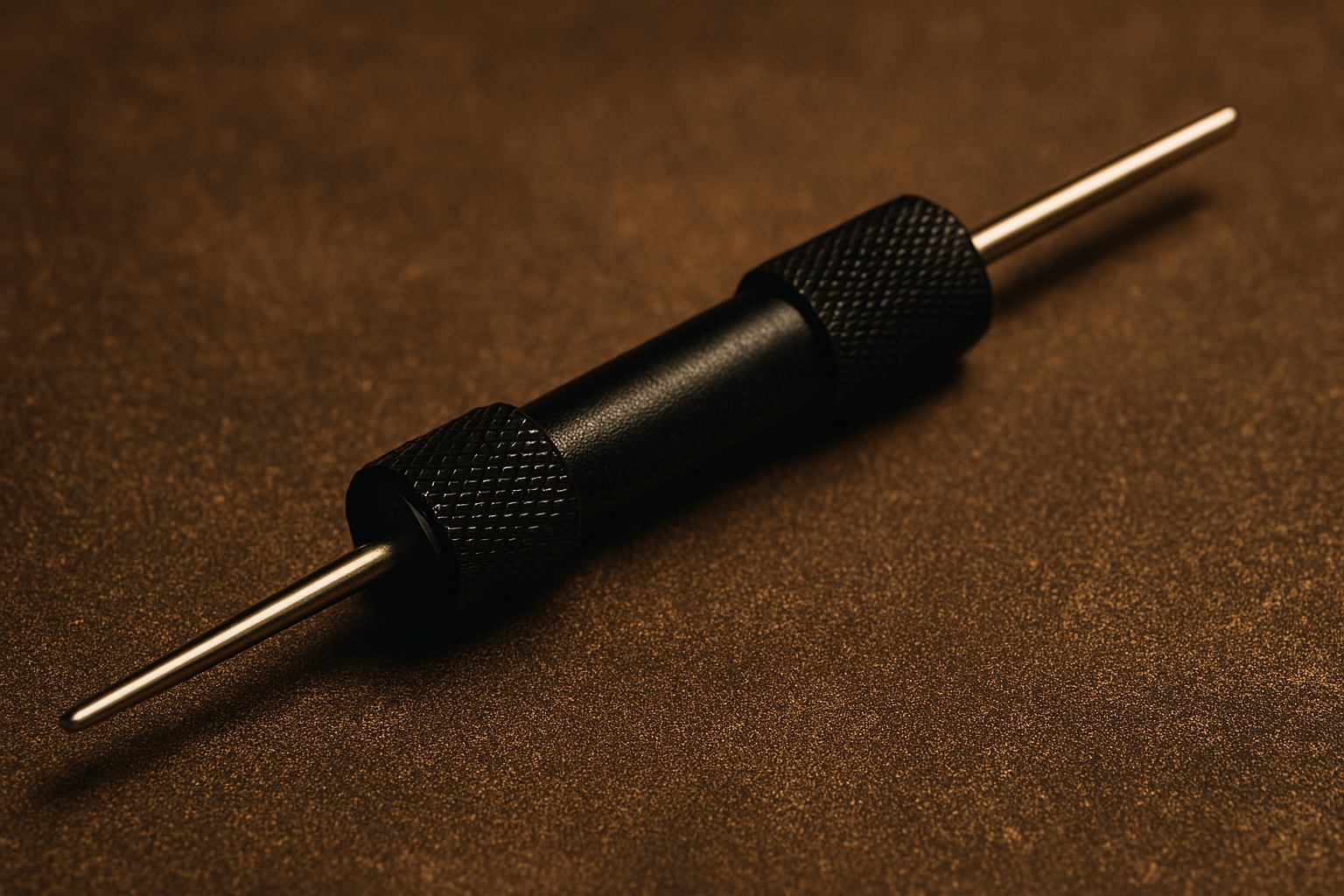

『刻印なしピンゲージを用いた通止栓ゲージ』です。
お客様のご要望は、
『ピンゲージの寸法刻印が見えない仕様で栓ゲージを作りたい』
というものでした。
一般的なピンゲージは寸法刻印が標準ですが、
用途によってはこの刻印が問題となるケースがあります。
製品仕様（事例）
・用途：通止栓ゲージ（φ1 × φ1.5）
・使用ピンゲージ：刻印なしタイプ
・材質：SKS3（サブゼロ処理済）
・設計・ホルダー製作：渡辺精密工業株式会社
・個数：1個
・管理番号：25-02274
課題｜ピンゲージの刻印が使用上の制約になるケース
一般的なピンゲージには、
『寸法刻印』
が施されています。
これは
・サイズ識別
・摩耗限界管理
に有効ですが、
・製品外観への影響
・治具への干渉
・仕様上のNG条件
といった理由で、
『刻印が見えないこと』
が求められる場合があります。
解決方法｜刻印なしピンゲージ＋専用ホルダー設計
本事例では、
『刻印なしピンゲージを採用し、専用ホルダーでゲージ化』
する方法をご提案しました。
さらに重要なのは、
『刻印なし状態での寸法保証』です。
当社では、
・ピンゲージの再測定による寸法確認
・公差管理の再定義
・使用用途に最適なホルダー設計
を行い、
『低コストと高精度を両立した通止ゲージ』
を実現しました。
技術ポイント｜市販品活用と精度保証の両立
本事例のポイントは、
『市販ピンゲージのコストメリットを活かしながら、特注仕様に最適化』
している点です。
具体的には、
・既製品の高精度を活用
・追加工・再測定による品質保証
・用途に合わせた治具設計
を組み合わせています。
これにより、
『完全特注より低コスト』かつ
『要求精度を満たすゲージ』
を実現しています。
ピンゲージとは何か
ピンゲージ（ゲージピン）とは、
『穴径の寸法確認や通止判定に使用する高精度測定工具』です。
一般的には、
・±0.001mmクラスの公差
・高硬度材（SKS3など）
・研削仕上げ
で製作され、
検査工程や治具の基準要素として広く使用されています。
当社では、ピンゲージ単体だけでなく、
『ゲージ全体の設計・製作』
まで一貫対応が可能です。
このような課題に対応可能です
・刻印が見えないピンゲージを使いたい
・市販品では仕様を満たせない
・低コストで特注ゲージを作りたい
・小ロット・試作対応をしたい
このようなケースでも、
最適な構成をご提案します。
渡辺精密工業の強み
当社は、以下の強みを有しています。
・自社設計・自社製作の一貫体制
・サブゼロ処理・熱処理後の高精度研削対応
・単品・小ロット・特注仕様への柔軟対応
・品質保証部門による測定・検査体制
『既製品＋特注設計』というアプローチで、
コストと品質の最適化を実現します。
まずはご相談ください
渡辺精密工業株式会社では、
特殊ゲージ・検査治具の設計製作を行っています。
『この仕様は市販品で対応できるか？』
『コストを抑えつつ精度を確保したい』
といったご相談も歓迎です。
最適な構成をご提案し、
実用性の高いゲージを提供します。
FAQ（よくある質問）
Ｑ１．刻印なしピンゲージとは何ですか？
Ａ１．寸法刻印が施されていないピンゲージで、外観や仕様上の制約に対応するために使用されます。
Ｑ２．なぜ刻印なしが必要になるのですか？
Ａ２．製品外観への影響や治具仕様上、『刻印が見えることがNG』となるケースがあるためです。
Ｑ３．刻印なしでも精度は保証されますか？
Ａ３．はい。当社で再測定を行い、必要な公差内であることを確認した上で使用します。
Ｑ４．市販ピンゲージを使うメリットは何ですか？
Ａ４．高精度かつ低コストで入手できるため、特注製作よりもコストを抑えられます。
Ｑ５．ホルダーはどのように設計されますか？
Ａ５．使用用途や通止条件に合わせて、最適な寸法・構造で専用設計します。
Ｑ６．小ロットや試作でも対応できますか？
Ａ６．はい。1個からの特注ゲージ製作にも対応しています。
Ｑ７．他のサイズや仕様にも対応可能ですか？
Ａ７．はい。用途に応じて最適なピンゲージ選定とゲージ設計をご提案します。
お問い合わせはこちらから
刻印なしピンゲージ、ピンゲージを用いた栓ゲージの設計、測定具、原器、マスター、そしてさまざまな改造、技術的な相談、リモート相談、立会い希望、ゲージ・治具・試作品・設備部品・研究開発品の仕様検討など、
まずはお気軽に【渡辺精密工業株式会社】までご相談ください。
「困ったときの駆け込み寺」として、全国の製造業の皆様をお待ちしています。
お問い合わせはこちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
