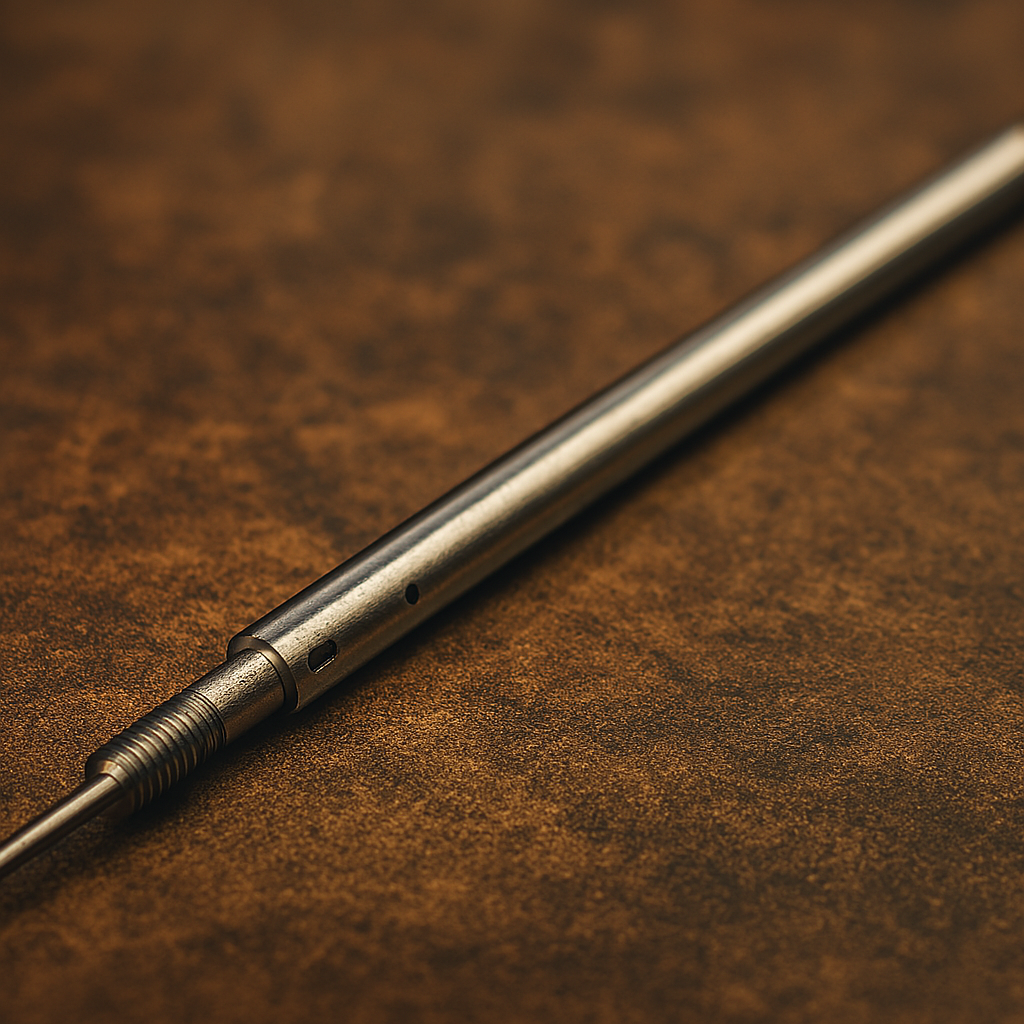

【課題解決事例】SUS304製ノズルパイプのM2.5ネジ部修理対応
～再製作せずに、摩耗部を切除・再加工して再利用～
再製作の依頼でしたが、検討の結果、修理対応となりお客様にお喜びいただきました！
■お客様の課題
お客様からのご相談は、
「摩耗したSUS304製ノズルパイプを修理できないか」
というものでした。
長年の使用により、M2.5ねじ部が摩耗。
再製作するとコストが高く、納期もかかるという課題がありました。
製品仕様は以下のとおりです。
- SUS304製ノズルパイプ（支給品）
- 外径：φ3 × φ5 × L=600
- 構造：溶接組立（φ5×φ3パイプ＋φ3無垢材）
- 熱処理なし
- 設計：渡辺精密工業株式会社
- 数量：5個（管理番号 25-02578）
■課題の背景
ノズルパイプは、内部の空気抜き穴や微細なねじ部が摩耗・詰まりを起こしやすく、再製作には高コスト・長納期のリスクが伴います。
特にSUS304の細径パイプ構造では、溶接・変形防止の確保が難しく、製作には高い技術力が必要です。
■当社の提案と解決方法
当社では、摩耗したM2.5ねじ部を切除し、以下のような追加工法による修理を提案しました。
＜工事内容＞
- 摩耗部分を切断し、無垢部分にM2.5ねじを再加工（長さ6mm）
- M2.5の中心にφ0.9（Depth=16mm）の穴を追加
- 端面から9mmと14mm位置にφ0.9を90°位相差で2箇所加工
この結果、再製作よりも短納期かつ大幅なコスト削減を実現。
全長がわずかに短くなりましたが、使用上の問題はなく、性能を維持したまま再利用可能となりました。
■お客様の反応
「新しく作るしかないと思っていたのに、追加工で使えるとは思わなかった」
「コストも納期も助かった」と、大変ご満足いただきました。
当社ではこのように、製品の寿命を延ばす修理を日常的に行っています。
他社で「再製作しかできない」と言われた場合でも、ぜひ一度ご相談ください。
■ノズルパイプ修理における渡辺精密工業の強み
- 追加工・再生加工の豊富な実績
再製作に比べて、コスト・納期・環境負荷を大幅に削減。 - 自社一貫生産体制
設計から加工・検査まで社内完結。
品質保証部門による検査体制。 - 高精度微細加工技術
φ1以下の微細穴加工・深穴加工・薄肉部の溶接にも対応。 - SUS304・SKS・超硬材など多様な材質に対応
難削材・熱処理材でも高精度仕上げが可能。
■まずはご相談ください
再製作やコスト高でお悩みの方は、ぜひ一度ご相談ください。
渡辺精密工業は、**「直す」「再生する」「なんとかする」**を得意とする精密加工メーカーです。
