【課題解決事例】子爪（A5052／硬質アルマイト処理あり）——精度アップし、再注文をいただいた高精度部品
本日納品したものの事例紹介です。
製品概要
- 形状：89×36×T＝28.5−18.5（厚み2段）
- 材質：A5052（アルミ合金）
- 表面処理：硬質アルマイト処理
- 熱処理：なし
- 設計：お客様図面
- 個数：3個
- 当社管理番号：25-02481
お客様の課題

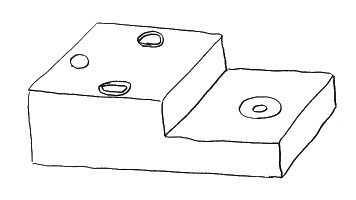

この部品は、T18.5とT28.5の2段構造を持ち、段差の壁と位置決め穴（H6公差）とのピッチ精度28±0.005mmという非常に厳しい要求がありました。
また、前回納入時の高評価を受け、今回はさらに精度の高い仕様でリピート注文をいただきました。
つまり、当社の加工技術が「お客様の課題解決に寄与した」と認められた結果です。
測定で証明された実力
要求精度に対して、当社での実測値は以下の通りです。
- 平面度要求：0.01mm → 実測：0.001mm
- 平行度要求：0.01mm → 実測：0.002mm
一般的な加工業者ではマシニングセンター仕上げを選択するケースが多いですが、
当社は用途と精度要求に応じて最適な加工機を選択しています。
今回は「平面研削加工仕上げ」を採用し、要求を大きく上回る精度を実現しました。
コラム：データムとは？
「データム（Datum）」とは、設計・製造・測定において基準となる面・軸・点（あるいは、それらの組み合わせ）を指します。
この基準が正しく設定されることで、幾何公差が表現され、部品同士の位置関係や組立精度が保証されます。
渡辺精密工業では、データムを正確に再現できる図面理解力に基づき、加工体制と測定環境を整備し、
設計段階から製造・検査まで一貫した幾何公差を行っています。
精度向上への工夫と再注文の理由
この製品は3個セットで使用される「子爪」です。
用途上、3つの部品間で寸法のばらつきがあれば、製品全体のバランスや固定精度に影響します。
そこで当社では、図面に明示されていない要求であっても用途を考慮し、
「3つの子爪の寸法ばらつきを最小化（最大差：3μm）」に抑えました。
その結果、前回に続き高い信頼をいただき、
お客様から「より厳しい精度指定でのリピート注文」を受けることができました。
渡辺精密工業の特長（BtoB精密加工の強み）
- A5052＋硬質アルマイト処理品の寸法変化を考慮した加工ノウハウ
- ±0.005mm以内のピッチ精度保証
- 平面研削による0.001mm単位の高精度加工
- 治具・固定爪・チャッキング部品など少量高精度部品にも対応
- 加工・表面処理・検査をワンストップで提供
まとめ
A5052のようなアルミ合金は、加工しやすい一方で、加工時の温度による寸法変化が課題となることがあります。
渡辺精密工業では、これらの課題を見越して、加工室温度管理は当然、さらに事前補正加工・治具固定・研削精度管理によって、リピート注文が続く信頼の品質を提供しています。
加工精度でお困りの企業様、ぜひ一度ご相談ください。
