【課題解決事例】着座マスター（SKS3）-NC旋盤用の特殊マスター製作事例
NC旋盤の着座確認精度を安定させるための高精度マスター製作事例
本日は、当社から出荷した 「着座マスター（SKS3）」 の製作事例をご紹介します。
自動加工の安定運用に欠かせない「着座確認」の精度を高めるため、NC旋盤メーカーを多数使用されている加工メーカー様よりご依頼いただいたものです。

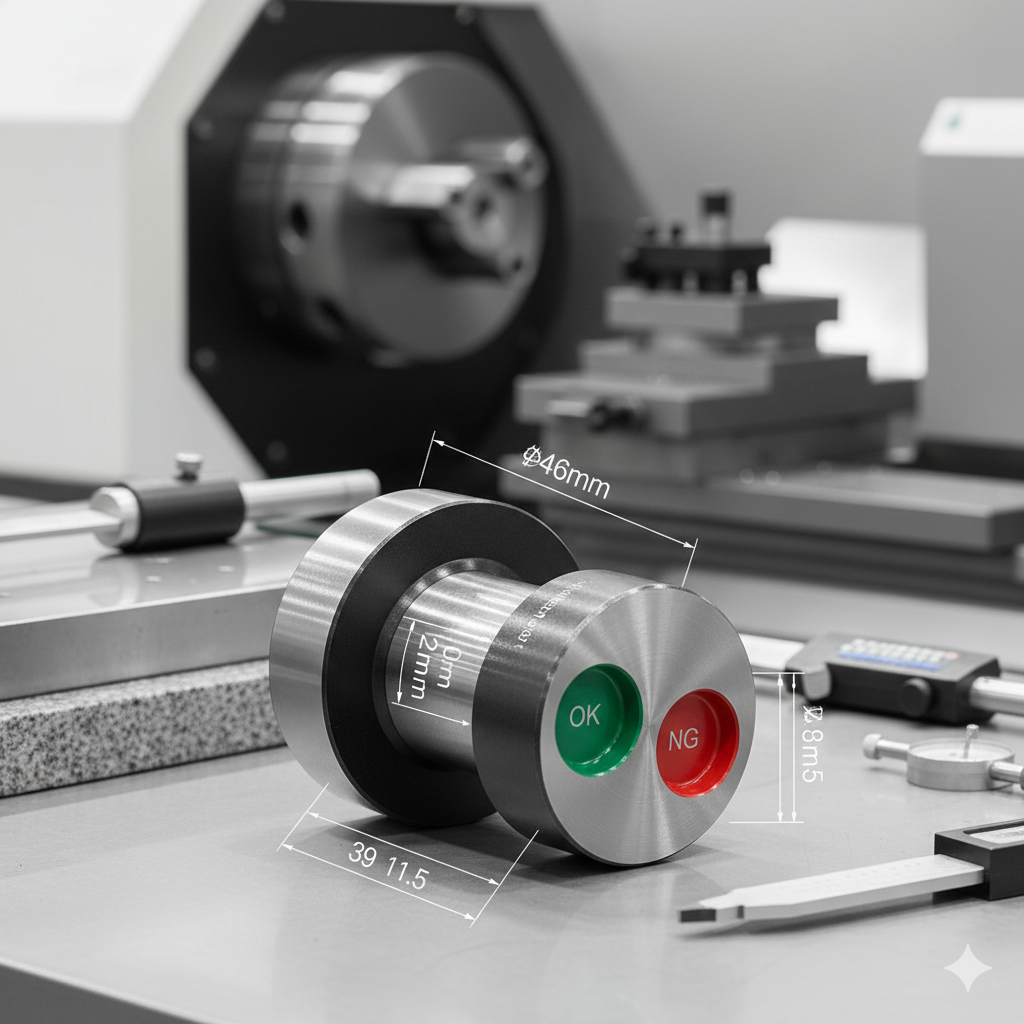

■ 製品仕様（お客様設計）
- 品名：着座マスター
- 形状：
外径 φ４６±０．０２ × L１６ ＋ φ３９ × L１１．５
内径 φ２７±０．０２ - 材質：SKS3
- 仕上：研削加工 ▽▽▽
- 表面処理：黒染め
- 熱処理：焼入れ焼戻し + サブゼロ処理（HRC58〜63）
- 個数：１
- 当社管理番号：２５－０２６８３
■ 課題：NC旋盤の「着座確認」の精度が作業品質に直結
近年のNC旋盤・複合NC旋盤（ターニングセンター）は、
加工品が正しくセットされているかを自動で判断する “着座確認機能” を備えています。
しかし、この着座確認の精度を出すためには、
正しい寸法基準を持つマスター（着座マスター）が必須 です。
今回のご相談は、
「着座確認の調整に使うマスターを作りたい」
「ON/NG の判断が確実にできる精度のものが必要」
というものでした。
■ 解決策：±０．０２の研削精度＋幾何公差５μmの実現
当社では、NC旋盤に最適化された以下の仕様で製作しました。
● ON／NG を明確に判定できる凹部加工
端面に
- 凹 ０．０３±０．００５（OK）
- 凹 ０．０５±０．００５（NG）
の２種類を加工。
さらに識別しやすいよう、裏側端面に レーザ刻印＋カラー識別 を実施。
● 幾何公差すべて５ミクロン
- 同軸度 ０．００５
- 端面と内径の直角度 ０．００５
- 端面と外径の直角度 ０．００５
- 両端面の平行度 ０．００５
５μm（0.005mm）の精度でトータルジオメトリを管理。
このレベルが担保できないと、着座確認機能の誤判定につながり、生産性が大幅に低下します。
なお、当社の出荷検査では、全ての幾何公差は０．００１～０．００２にて出荷されています。
■ マスター精度が NC の自動運転を支える
NC旋盤や複合加工機では、着座確認の判定がズレると、
- 加工不良の増加
- 段取り時間の増加
- チョコ停の発生、ドカ停の発生
- 自動運転の停止
- 刃物・治具の損傷リスク
など、ラインの安定稼働に大きな悪影響があります。
多忙を極める生産技術担当者の負荷が更に増えることになります。
今回製作した着座マスターは、
高精度な研削技術と幾何公差管理により、NC設備の安定稼働に寄与できる品質 となりました。
この種の着座マスターは、当社でも 定期的にリピート注文 をいただく定番製品です。
■ NC旋盤・複合加工機向けマスターの製作なら当社へ
着座マスターはもちろん、センタリングマスター、同軸マスター、高さマスターなどの設計・製作実績が多数あります。
- NC旋盤・複合機の自動運転を安定させたい
- 現場のゲージ精度を見直したい
- 幾何公差 0.005mm のマスター製作が必要
など、課題があればお気軽にご相談ください。
工作機械メーカーさんやＳＩｅｒさんからのご相談も歓迎です。
「困ったときの駆け込み寺」として、全国の製造業の皆様をお待ちしています。
お問い合わせはこちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
