バランス測定治具アダプター修理｜内径φ25の摩耗を硬質クロムメッキで高精度復元
『摩耗した治具を新品同等へ』内径寸法オーバーを低コスト・短納期で再生した事例
バランス測定治具や精密治具は、長期間の使用により
『内径摩耗』『寸法拡大』『精度低下』が避けられません。
本事例では、内径φ25部が摩耗したバランス測定治具アダプターに対し、『硬質クロムメッキ＋研削加工』による寸法復元を実施しました。
新品製作ではなく『修理』を選択することで、コストと納期を最適化しながら高精度を回復した事例です。
製品仕様（メッキ修理品）

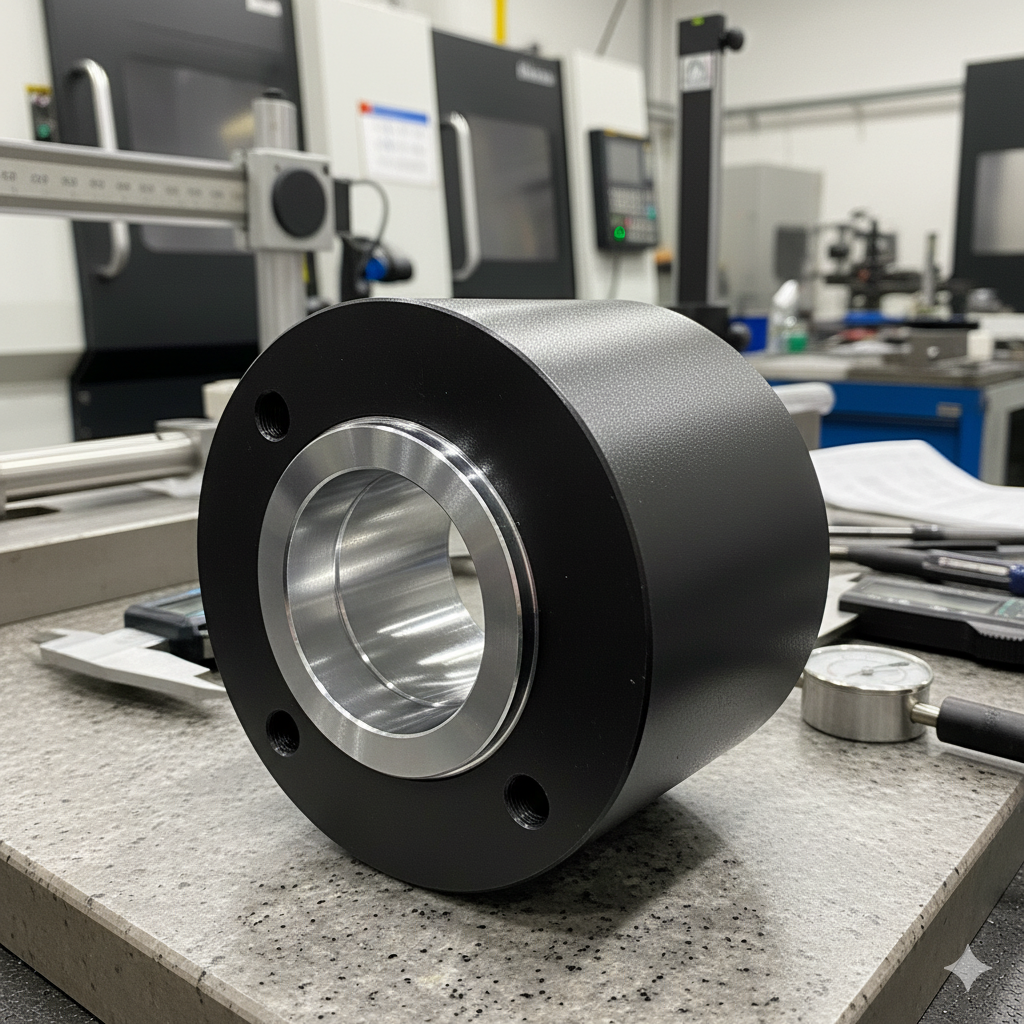

名称：バランス測定治具アダプター（メッキ修理）
形状：φ106 × L29（内径φ25 ＋0.015／＋0.035）
材質：SCM435
仕上げ：研削加工（精密仕上げ）
表面処理：黒染め
熱処理：焼入れ焼戻し（HRC50～55）
設計：お客様図面
数量：1
製造番号：25-02790
課題：内径φ25が摩耗し、寸法公差を逸脱
対象となる部品は2000年製作の治具であり、
長年の使用により内径部が摩耗していました。
・規格：φ25 ＋0.015／＋0.035
・実測：φ25.050（公差外）
この状態では、
・ワークの保持精度低下
・バランス測定精度の悪化
・再現性の低下
といった問題が発生します。
お客様からは、
『メッキによる修理が可能なら対応したい』
『難しい場合は新作も検討』
というご相談をいただきました。
解決策：硬質クロムメッキによる寸法復元
測定結果をもとに検討した結果、
本部品は『メッキ修理が可能』と判断。
硬質クロムメッキを用いた再生を実施しました。
『硬質クロムメッキの特長』
・高硬度で耐摩耗性に優れる
・膜厚コントロールにより寸法復元が可能
・研削仕上げとの相性が良い
・治具・ゲージ分野で実績豊富
長年取引のある専門協力工場との連携により、
安定した品質での処理を実現しています。
修理工程のポイント
① 全体測定による最適修理範囲の特定
摩耗は内径以外にも発生している可能性があるため、
入荷後に全体測定を実施。
・修理すべき箇所
・修理不要な箇所
を明確に分けることで、
『過剰品質の防止』
『無駄な加工の削減』
を実現しました。
② 不要工程の排除によるコスト最適化
加工のためスプリングピンを取り外し。
お客様の指示により再組付けは行わず、
必要最小限の工程に限定することでコスト低減を図りました。
③ メッキ後の高精度研削仕上げ
硬質クロムメッキ後、研削加工により最終寸法へ仕上げ。
・内径精度
・真円度
・同軸度
を高精度で整え、治具としての機能を完全復元。
修理結果：ミクロン精度で寸法復元
最終結果は以下の通りです。
・内径仕上がり：φ25.021（公差内）
・同軸度：規格0.02に対し実測0.001
摩耗前と同等以上の精度を確保し、
バランス測定の安定性を回復しました。
導入効果：新品製作よりも合理的な選択
本修理により、
・治具の寿命延長
・測定精度の回復
・新品製作に比べたコスト削減
・短納期対応
を実現しました。
まとめ｜治具は『修理・再生』で性能を取り戻せる
精密治具は消耗品ではなく、
適切な修理により長期間使用可能です。
特に、
・内径摩耗
・摺動部の劣化
・精度低下
といった問題は、
メッキ＋研削により高精度に復元できます。
精密治具の修理・再研磨のご相談はこちら
・治具の摩耗修理
・内径寸法復元
・再研磨・再生加工
・精度改善・改造
図面がなくても現物確認から対応可能です。
まずはお気軽にご相談ください。
FAQ（よくある質問）
Ｑ１． 硬質クロムメッキで寸法はどこまで復元できますか？
Ａ１．数十ミクロン～数百ミクロン単位の寸法復元が可能で、研削仕上げと組み合わせることでミクロン精度まで対応できます。
Ｑ２． 摩耗した内径でも修理できますか？
Ａ２．はい。摩耗量や形状によりますが、多くの場合メッキ＋研削で修理可能です。
ただし、内径はメッキが付きにくい場合があります。一度ご相談いただきたいと思います。
Ｑ３． 新品製作と修理はどちらが良いですか？
Ａ３．形状や摩耗状態によりますが、修理の方が低コスト・短納期になるケースが多いです。
Ｑ４． 修理後の精度は新品と同等になりますか？
Ａ４．適切な工程を踏めば、新品同等またはそれ以上の精度で復元可能です。
Ｑ５． 図面がなくても依頼できますか？
Ａ５．可能です。現物測定を行い、最適な修理方法をご提案します。
Ｑ６． どのような治具が修理対象になりますか？
Ａ６．バランス治具、ゲージ、治工具、Vブロックなど幅広く対応可能です。
