【課題解決事例】M12ネジ穴の位置度を高精度に評価する「取付穴位置度ゲージ」を設計・製作
― 図面を渡すだけで完成。最小の工数で“測りたい位置”を確実に測定 ―
渡辺精密工業株式会社では、位置度測定専用ゲージ・取付穴ゲージ・ネジ検査用ゲージなど、
「お客様の測りたい場所だけ」を正確に測定できるツールを多数設計・製作しています。
今回は、M12×P1.25のネジ4か所の位置度測定に使用する 取付穴位置度ゲージ をワンストップで製作した事例をご紹介します。

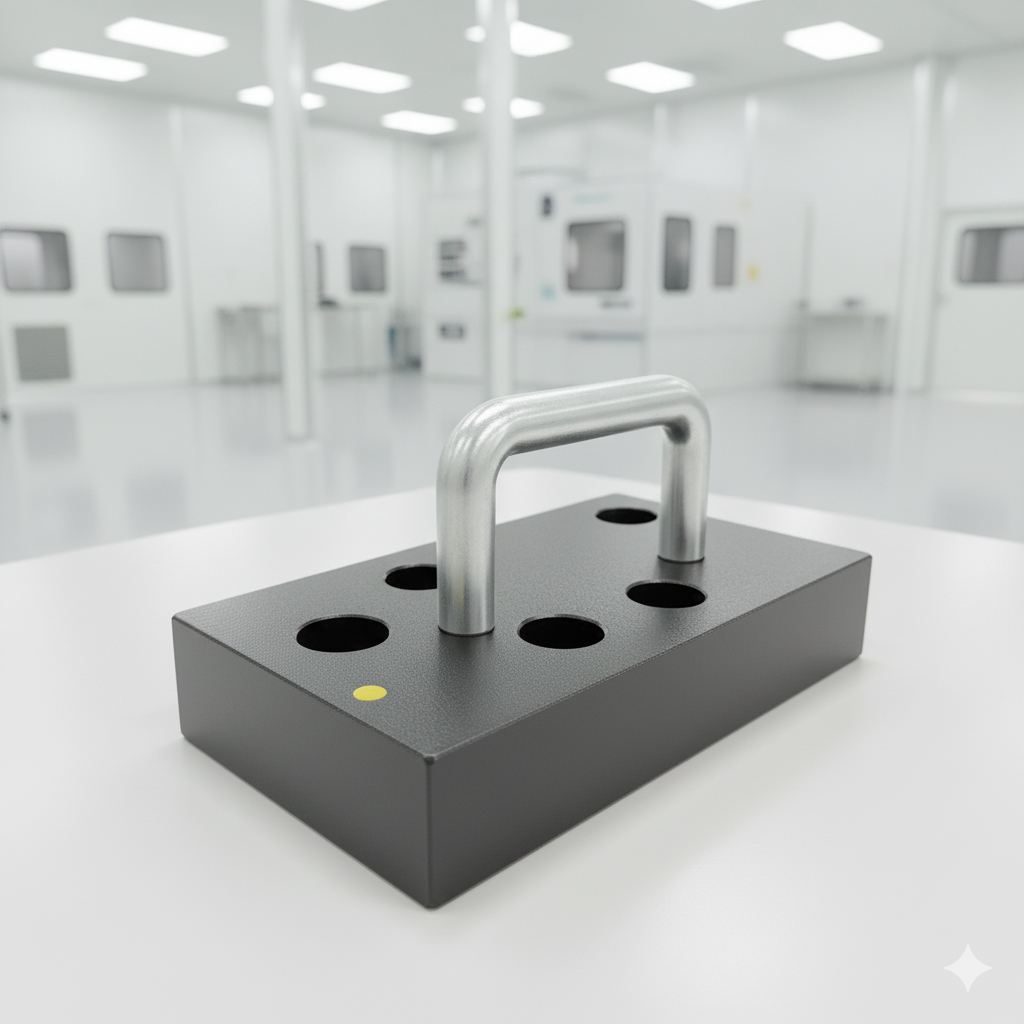

■ 今日出荷した課題解決品：取付穴（ネジ）位置度ゲージ
● 仕様概要
- ベースサイズ：１１５ × １３０ × t１５
- ４穴：φ１０.６４７（位置度：φ０.０４）
- 仕上：研削加工 ▽▽▽
- 材質：SKS３
- 表面処理：黒染め
- 熱処理：焼入れ焼戻し＋サブゼロ処理（HRC５８以上）
- 購入品：なし
- 設計：渡辺精密工業株式会社
- 数量：１
- 製造番号：２５－０３３２８
■ 課題：M12×P1.25ネジ穴の位置度を高精度で測定したい
お客様の製品には M12×P1.25 のネジが４か所あり、
「正しい位置にネジが加工されているか」を高精度で確認したい
という課題がありました。
そこで当社では、測定したい製品図面を共有いただいたうえで、
「どの位置を測りたいか」をお客様にマーカーで示していただき、
技術営業・設計者・お客様の三者で仕様を確認。
お客様の手間は最小限で、当社側で 設計 → 製作 → 納品 までワンストップ対応しました。
■ 測定方法：２つの基準孔を使ってゲージを位置決め
本ゲージは「位置度測定の再現性」を重視し、
- 正基準
- 副基準
の２つを設けて設計。
まず正基準・副基準にゲージを合わせて位置決めし、
その後、４つのM12ネジ穴を測定します。
● 視認性向上の工夫
- 正基準 → 黄色ペンキで識別
- 副基準 → 緑色ペンキをザグリ部に塗布
現場で迷わず使用でき、作業ミスを防ぎます。
■ 高精度を実現する加工技術
ベースは SKS3熱処理材の研削加工仕上げ。
位置度が重要な４か所の穴は、すべて 治具研削盤（JG） によって、
- 面粗度
- 真円度
- 真直度
- 穴寸法精度
を高レベルで確保しています。
位置度の指定値 φ0.04 に対し、当社の加工技術なら確実に狙い通りの精度へ仕上げることが可能です。
■ 使いやすさ重視：アルミハンドルを装備
現場で頻繁に扱うツールのため、
人の手で持ちやすいように アルミハンドルを追加取付。
測定者の負担が軽くなり、操作性も向上します。
■ お客様は「測りたい部分を指示するだけ」で完成
今回の製作プロセスは非常にシンプルです。
- お客様：測定したい製品の図面を準備
- お客様：測りたい位置をマーカーで指示
- 当社：技術営業・設計担当が打合せ
- 当社：設計・製作
- 完成品を納品
「測りたい場所をマークするだけ」で、
お客様の労力を最小限にしながら、
現場でそのまま使える精密ゲージをご提供できます。
■ 精密ゲージの設計・位置度測定でお困りなら
ネジ位置度ゲージ・専用治具・段取り改善用ゲージなど
“測りたいものに合わせた”設計が可能です。
図面を共有いただければ、当社が最適なゲージを設計します。
「困ったときの駆け込み寺」として、全国の製造業の皆様をお待ちしています。
