【課題解決事例】球面基準ピン（Sφ27.5±0.005）
高精度加工の“原点”をつくるための基準球ツールを高品質で製作した事例のご紹介！
本日は、渡辺精密工業株式会社が出荷した製品の中から、精密加工現場の課題を解決した事例をご紹介します。

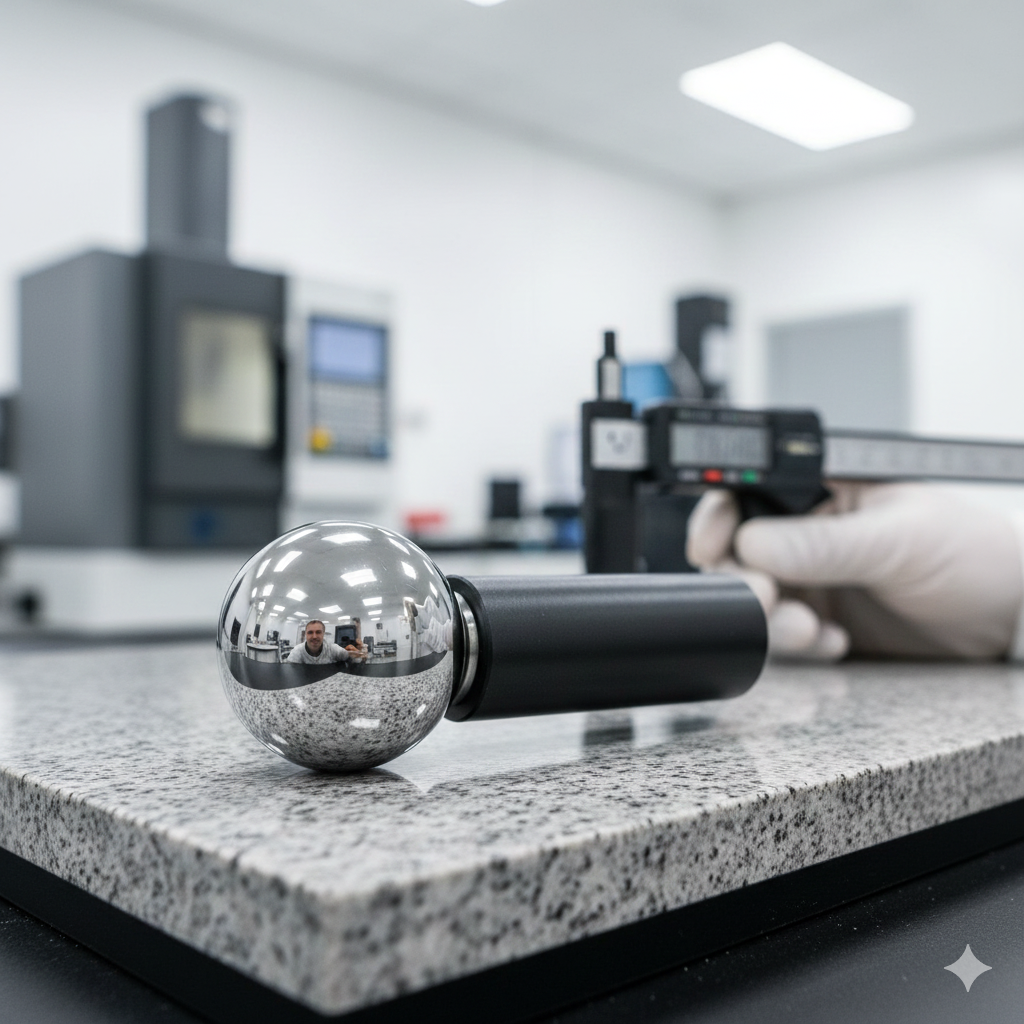

今回の製品は、加工現場での原点測定に用いられる 「球面基準ピン（基準球）」 です。
■お客様の課題：正確な“原点”をつくりたい
工作機械で精密加工を行う場合、ダイヤルゲージ・ピックテストなどを用いて、加工寸法の確認や原点合わせを行うケースが一般的です。
この原点を設定するときに使用されるのが「球面基準ピン」です。
基準球の精度が低ければ、どれだけ丁寧に測定しても原点そのものがズレるため、
- 加工寸法が合わない
- プログラム修正が無駄になる
- 不具合が量産される
など、生産工程に重大な影響が出ます。
お客様は2022年に社内設計した基準ピンについて、
「球面中心～端面距離 30±0.01mm」を厳密に守った高精度なリピート品を必要としていました。
■当社の対応：ミクロン単位の球面品質と基準精度を保証
渡辺精密工業では、ゲージメーカーとしてのノウハウと研削技術を組み合わせ、
本基準ピンを以下の仕様で製造しました。
【スペック】
- 名称：球面基準ピン（Sφ27.5±0.005）
- 材質：SKS3
- 熱処理：HRC58～（焼入れ・焼戻し・サブゼロ処理）
- 加工：研削加工 ▽▽▽（面粗度1.6z）
- 表面処理：黒染め
- 設計：お客様図面
- 数量：2個
- 製造番号：25-02681
【技術的ポイント】
- 球面径 Sφ27.5±0.005mm をミクロン単位で管理
- 球面中心〜端面距離 30±0.01mm を高精度で保証
- 複合形状（球面＋ストレートボス形状。同軸度φ０．０１）を研削加工で実現
- 面粗度・真円度・同芯度すべてで厳しい品質基準をクリア
当社の球面基準ピンは、「原点」を作り出すための用途のため、狂いは数ミクロン以内。
出荷検査実測値はすべてミクロンレベルの誤差で安定しており、多数のユーザーさまから高い評価をいただいています。
■得られた効果
本製品により以下のメリットが生まれました。
- 工作機械での原点測定が安定
- NCプログラム修正が正しい方向に反映される
- 中間測定の誤差を排除
- 加工品質の再現性が大幅に向上
- 加工不良の削減・段取り時間の短縮につながる
お客様の製造現場で 「安定した基準づくり」 に貢献できます。
■精度の高い基準ピン・基準球は当社にお任せください
「球面中心距離を正確に出したい」
「原点がズレて加工不良が多い」
「既製品では精度が足りない」
そんなお悩みがあれば、ぜひ一度ご相談ください。
当社はゲージ専門メーカーとして、球面加工・基準ピン製作にも豊富な実績があります。
