【課題解決事例】T=20 の特厚ハサミゲージを組付け方式で実現
— お客様の課題に応える高剛性・高精度の測定工具を1個から製作 —
本日は、渡辺精密工業株式会社が製造した精密ゲージの中から、
「ハサミゲージの特殊仕様（T=20）」という難易度の高い課題を解決した事例をご紹介します。
■お客様の課題：厚み20mmの“特厚ハサミゲージ”が必要
一般的なハサミゲージは厚みが数ミリの薄型構造です。
しかし今回は、測定対象 φ60 に対して 厚み T=20mm の特厚仕様を希望されていました。
通常の一体加工では
- そもそも加工が難しい（出来ないことはないが高価）
- 寸法確保（公差内に収めることが難しい）
- 平面の平行度確保が極めて難しい
といった問題があり、製造部の頭を悩ませる特別な仕様でした。
■当社の提案：組付け方式（2部品構造）による高精度ゲージ化
当社では、技術営業・生産技術・製造部門で協議したうえで、
「ボルト締結＋ノックピンによる組付け方式」を提案しました。
■組付け方式のメリット
- 厚み20mmでも精度を維持したまま製作可能
- 複数部品として加工することで寸法公差（±０．００１）や平行度を高精度に実現
- 部品単体の研削加工精度が上がり、最終組付け精度も安定
- 一部焼入れに比べ耐久性が向上
- メンテナンス性も確保できる（部品１つを作り為せば修理可能）
この方式によって、従来の一体構造では困難だった T=20mm のハサミゲージを確実に実現しました。

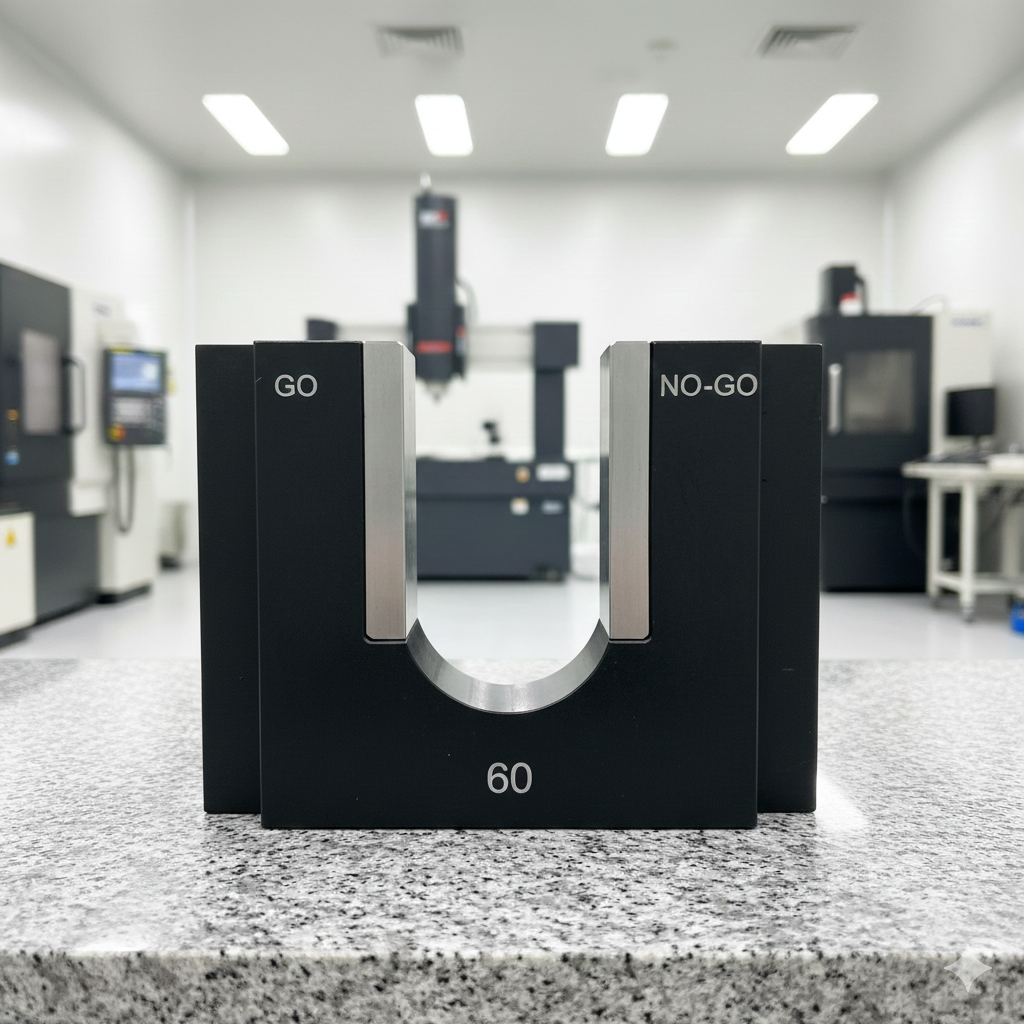

■製品仕様（今回の出荷品）
- 名称：ハサミゲージ（組付け方式）
- 測定対象：φ60 （ゲージ要求精度 ６０±０．００１）
- ゲージ厚み：T＝20
- 構造：2部品構成（ボルト＋ノックピンで組付け）
- 材質：SKS3
- 加工：研削加工 ▽▽▽（1.6z）
- 表面処理：黒染め
- 熱処理：HRC58～（焼入れ・焼戻し・サブゼロ処理）
- 設計：渡辺精密工業株式会社
- 数量：1個
- 製造番号：25-02192
■精度保証：60±0.001 の公差を確実にクリア
今回のゲージは 60±0.001mm という非常に厳しい公差指定でしたが、
当社の仕上加工および最終検査により、公差はすべてクリアしたことを確認しております。
■高精度を実現した理由
- 第1部品・第2部品の単品加工精度を徹底管理
- ノックピン穴加工を高精度化。ボルトサイズを最適化し高トルクにて締結
- 組付け後の寸法公差・平行度を最終工程で微調整（機械検査技能検定所持者が担当）
- 研削盤による▽▽▽仕上げで測定面を安定化
- 熱処理工程をサブゼロまで含めて最適化
組付け方式でありながら、剛性低下やズレの懸念を払拭し、
測定器として求められる信頼性・再現性を確保したゲージとして納品しました。
■渡辺精密工業が選ばれる理由
◎1個から製作できる特殊ゲージ対応力
既製品では対応できない“厚み20mm”のような特殊要求にも柔軟に対応。
◎SKS材・熱処理・研削の一貫管理
寸法安定性と耐久性の高い測定工具を提供。
熱処理種類や特性に応じて熱処理協力工場を都度選択しています。
◎ゲージ屋としての経験値
高精度ゲージの製作実績が豊富で、公差1ミクロンレベルの依頼にも対応可能（製造、品質保証）
また、当社の製造部の約半数が技能検定（機械検査）保有者であり、正確な測定技術と高度な加工技術の融合が実現されています。
■精度の高いハサミゲージの製作は当社へ
「通常品では対応できないゲージを作りたい」
「厚みが必要だが、精度や剛性が不安」
「公差±1ミクロンの測定具がほしい」
そんな場合は、ぜひ渡辺精密工業株式会社へご相談ください。
