【課題解決事例】嵌合穴径と孔深さ（距離）を同時に確認できる「嵌合確認栓ゲージ」製作事例
今月出荷した製品の中から、嵌合穴の直径と孔深さ（距離）を一度に測定できる「嵌合穴径・孔深さ確認用 栓ゲージ」 の課題解決事例をご紹介します。
ことし最後の記事です（本記事は予約投稿されました）。
本年もお世話になりました。来年も社員一同さらなる飛躍を目指して力を合わせます。
どうぞ、よろしくお願いいたします！！！
■ お客様の課題：嵌合穴の「径」と「深さ」をワンアクションで確認したい
嵌合（はめあい）とは、穴と軸がどれくらいの隙間で適切に組み合うか（入るか）を定める設計思想です。
嵌まり具合は、寸法の合否だけでなく、組立性・耐久性・精度維持にも影響するため、非常に重要な管理項目です。
今回のお客様は、
- 嵌合穴の径（通り）
- 穴の入口面から嵌合部までの距離（孔深さ）
この2つを 現場で短時間に、誰でも判定できる測定方法がほしい という課題をお持ちでした。

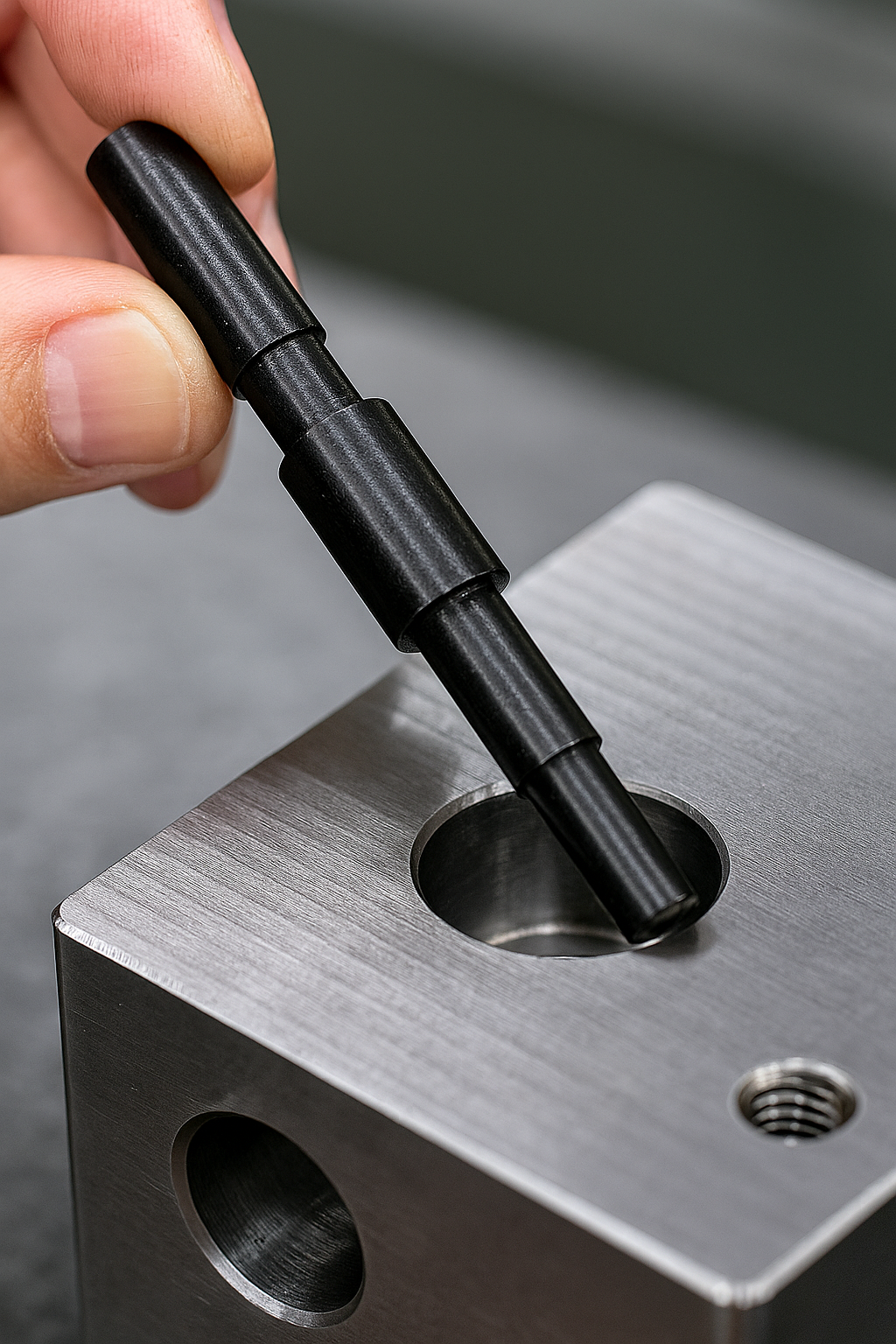

■ 解決策：嵌合穴径 × 深さを同時に測定できる「段付き・栓ゲージタイプ」を設計
当社では、ワーク側の嵌合穴に特化した 段付き構造の栓ゲージ（通止タイプ） を設計・製作しました。
● 製作したゲージの仕様
- 名称：嵌合穴径・孔深さ確認用 栓ゲージ
- 形状：段付き・栓ゲージタイプ
- 仕上げ：研削加工 ▽▽▽
- 材質：SKS3
- 表面処理：黒染め
- 熱処理：HRC58〜、焼入れ・焼戻し・サブゼロ処理
- 購入品：なし
- 設計：渡辺精密工業株式会社
- 数量：1
- 製造番号：25-02394
■ 測定構造のポイント
● 1. 栓ゲージ先端側で「嵌合穴径」を測定
栓ゲージの 先端側が嵌合径の測定部 となっており、
- 入れば「通り」
として、穴径が規格に入っているかを判定できます。
（止まりに関しては、工作機械の特性上、管理不要との”割り切り”で、今回のゲージでは測定対象外です）
● 2. 「段付き構造」で孔深さも同時に測定
栓ゲージは 2段構造 になっており、2段目は深さ確認用として設計されています。
嵌合径測定部の 端面に段差をつけることで、孔深さを可視化 できる構造としました。
- 栓ゲージを穴に挿入する（２段目の端面が密着するまで）
- ワーク表面にゲージ先端が「出る or 出ない」で深さを判定
- 出た場合も、その段差幅内かどうかで合否判断可能
つまり、
👉 穴径と孔深さを “一度差し込むだけで” 判定できる専用ゲージ
として設計されています。
■ メリット：現場判定の標準化と測定スピードの劇的向上
この構造により、
- 穴径（通）と孔深さ（嵌合長さ）を同時測定
- 作業者によるバラつきが出にくい（標準化が容易）
- 短時間で正確な測定が可能
- ノギス・深さゲージなど複数工具が不要に
といった効果が得られ、品質保証部門・製造現場の双方から高く評価されています。
■ まとめ
渡辺精密工業株式会社では、今回のような “穴径 × 深さ × 嵌合” のように複合した測定要件にも、専用ゲージで柔軟に対応できます。
図面の読み替え、測定方式の最適化、現場への導入支援まで一貫して対応いたします。
測定・検査に関するお悩みがあれば、ぜひ当社にご相談ください。
