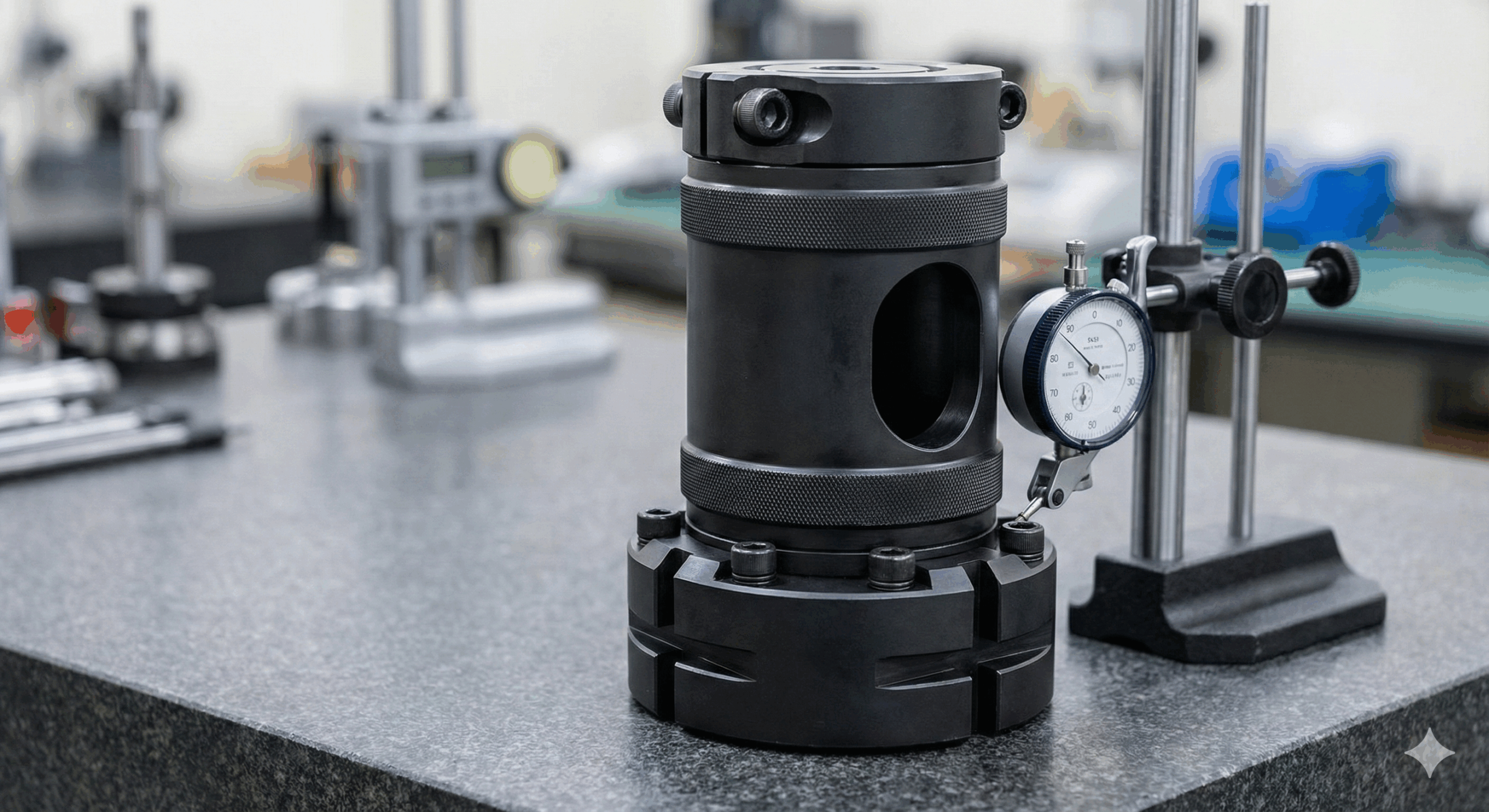

【課題解決事例】組付け式「高さマスター」
― 測定作業の標準化・簡易化と、高精度校正を両立 ―
先月、お客様の測定工程改善に寄与した 「組付け式 高さマスター」 を出荷しました。
測定現場の“精度・作業性・再現性”という三つの壁を同時に解消するため、当社が設計から製造まで一貫対応した製品です。
■ 製品仕様
- 名称：高さマスター（組付け式）
- 測定寸法：138.55 ±0.004 / 115 ±0.002
- 材質：SKS3
- 熱処理：焼入れ焼戻し + サブゼロ処理（HRC58〜）
- 仕上げ：研削加工（精密仕上）
- 表面処理：黒染め（防錆）
- 構成：複数パーツ構造（設計：渡辺精密工業株式会社）
- 数量：1台
- 当社製造番号：25-02404
■ 課題：複雑形状の製品測定を「短時間・正確」にしたい
被測定物の形状が複雑で、測定機のゼロセットや基準出しに時間がかかる。
作業者によって手順がバラつき、繰り返し精度が保てない（再現性が安定しない）。
このようなお問い合わせが増えています。
特に航空機関連部品や精密加工部品の測定では、
“作業者依存をなくす標準化” と “測定機校正の確実性” が課題になります。
■ 解決アプローチ：高さマスターを「組付け式」にする理由
① 被測定物の“エッセンスだけ”を抽出して単純化
複雑な製品形状をそのままマスター化すると、製造コストが大きく跳ね上がります。
そこで当社では、
測定に必要な形状だけを抽出した“本質的な構造”へ再設計を行いました。
② 複数パーツ化で精度×コストを両立
組付け式にすることで、以下を同時に実現しました。
- 加工難易度の低減
- 精度確保の最適化
- メンテ性の向上
- 製造コストの抑制
③ 緩みに強い締結構造
マスター寸法の変化を防ぐため、大きな締結面・適正剛性のボルトを選定し、使用中の緩みにくさを実現しました。
■ 機能性向上の工夫
● 軽量化
φ50 × L80 の軽量化穴により、必要剛性を保持したまま重量を低減。
● 定盤への“吸いつき”防止
定盤上での手離れ改善と塵噛み防止のため、十文字の逃し溝（4カ所・幅10／深さ1）を配置。
● 操作性の向上
外径を丸棒形状にし、滑りにくいローレット加工を施して持ちやすさを確保。
● 防錆性
黒染め処理で、使用環境下での耐候性を確保。
■ 効果：測定作業の標準化 × 誰でも正確に測定できる現場へ
高さマスターを測定機にセットし、ダイヤルゲージ等を ゼロセット → 測定 するだけ。
さらに、
マスター基準を用いて測定機を定期校正することで、長期的な品質の安定化 につながります。
結果として、
- 作業時間の短縮
- 作業者依存の低減
- 測定の再現性向上（繰り返し精度向上）
- 現場の標準化推進
といった効果をお客様から評価いただいています。
■ 測定・検査に関するお困りごとは、当社へ
加工精度、測定精度、検査具の使いやすさでお困りの際は、どうぞ 渡辺精密工業株式会社 にご相談ください。
✔ ゲージ・検査具の設計から製造まで一貫対応
✔ 航空宇宙規格（JISQ9100）対応
✔ 0.03％の不具合流出率
✔ 航空機・自動車・産業機械メーカーからの多数実績
現場で「使いやすい」「精度が落ちない」
そう感じていただける測定・検査ソリューションを提供します。
