【超硬巾ゲージ製作事例】薄板×±1.5μm公差を実現
超硬無垢×二段厚み×面取り公差を同時成立させた高精度測定具
製造現場・品質保証部門では、
『摩耗しない高精度測定具（超硬ゲージ）』へのニーズが年々高まっています。
特に、
- 薄い板厚（数mmレベル）
- ミクロン単位の幅公差
- 面取り・逃げ形状付きの複雑形状
といった条件が重なる場合、
- 市販品では対応不可
- 加工できるメーカーが限られる
- コストと精度のバランスが取れない
という課題が発生します。
本記事では、
「超硬特殊巾ゲージ（厚み2段）」をミクロン精度で成立させた実例をもとに、
設計・加工・品質保証のポイントを解説します。
■ 結論（この事例で解決できること）
- 超硬無垢材でも ”±1.5μmの厚み公差を実現可能”
- 複雑形状（半円逃げ＋面取り公差）も機械加工で安定再現
- 手仕上げに頼らないことで測定具としての信頼性を確保

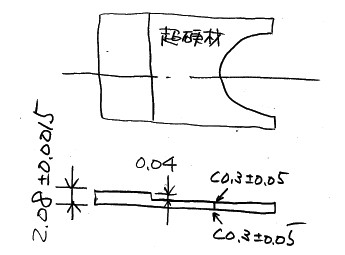

■ 製品仕様（超硬特殊巾ゲージ）
- 品名：超硬特殊巾ゲージ（厚み2段）
- 形状：φ52 × 70
- 厚み：
- 通り側：T＝2.04 ±0.0015
- 止まり側：T＝2.08 ±0.0015
- 材質：超硬（G2・無垢）
- 仕上げ：精密研削加工
- 特徴：
- ハサミゲージ（キャリパー形状）
- 通り側にφ43半円逃げ形状
- 面取り公差：C0.3 ±0.05
- 設計・製作：渡辺精密工業株式会社
■ このゲージの用途（何を測るのか）
本ゲージは、
- 薄板部品の幅（巾）測定
- 通り／止まりによる合否判定
を目的とした測定具です。
二段厚み構造により、
- 通るか（OK）
- 通らないか（NG）
を一発で判定可能にしています。
■ 技術的難易度①：超硬×薄肉×ミクロン公差
超硬材（WC系合金）は、
- 非常に硬い
- 反面、脆く欠けやすい（チッピング）
という特性があります。
特に今回のような
- 厚み約2mm
- 公差±1.5μm
という条件では、
- わずかな加工ミスで欠け発生
- 面精度不良
- 公差不成立
につながります。
■ 技術的難易度②：面取り公差付き半円形状
本ゲージの最大の難所は、
- φ43半円形状
- 面取りC0.3 ±0.05
を両面にわたり成立させる点です。
これは、
- 手仕上げでは再現不可
- 機械加工でも高難度
の領域です。
■ 解決アプローチ（加工・品質保証）
✔ ① 治具研削盤による面取り加工
- 面取りを「削って合わせる」のではなく
- 機械で再現性を持って加工
✔ ② 精密研削による厚み制御
- 二段厚み差（0.04mm）を
- ±1.5μm精度で同時管理
✔ ③ 欠け防止の加工戦略
- 砥石選定・加工条件最適化
- 微小欠けの抑制
✔ ④ 測定前提の工程設計
- 加工後の測定方法まで設計段階で考慮
- 測定具として成立する品質を確保
■ なぜ「面取り公差」はコストに直結するのか
面取りに公差を設定する場合、
- 加工難度が上がる
- 再現性確保が必要
- 測定工程も増える
ため、コスト増加要因になります。
そのため当社では、
- 本当に必要な公差かを検証
- 不要な場合は簡略化提案
を行い、最適仕様を設計段階で決定します。
■ この事例のポイント
- 超硬無垢材で薄肉×ミクロン精度を実現
- 二段厚みによる一発判定ゲージ
- 半円＋面取り公差を機械加工で成立
- 測定具としての信頼性を担保する工程設計
■ よくある質問（FAQ）
Q1. 超硬で±1.5μmの精度は安定して出せますか？
A. はい。加工条件・砥石・工程管理を最適化することで安定して対応可能です。
ただし形状やサイズにより難易度は変わるため、個別検討が必要です。
Q2. 面取りに公差を入れる必要はありますか？
A. 必須ではありません。
機能上必要な場合のみ指定すべきで、不要な場合はコスト削減のため省略可能です。
Q3. 超硬ではなくSKS材でも対応できますか？
A. はい、可能です。
使用頻度・摩耗条件に応じて、最適材質（超硬／工具鋼）を提案します。
Q4. 薄いゲージで欠けを防ぐ方法は？
A. 加工条件の最適化に加え、
- 加工治具設計
- 砥石選定、加工条件選定
- 加工順序
を含めた総合的な対策が必要です。
Q5. 市販の巾ゲージとの違いは何ですか？
A. 本事例のような条件（超硬・複雑形状・ミクロン公差）は
市販品では対応できません。
そのため完全カスタム設計が必要になります。
Q6. 1個からでも製作可能ですか？
A. はい、可能です。
単品・試作・小ロットでも対応しています。
■ このようなお悩みに対応できます
- 超硬で高精度ゲージを作りたい
- 薄板・ミクロン公差の測定が難しい
- 面取りや複雑形状付きのゲージが必要
- 市販品では測定できない
■ ご相談ください
「精度は必要だが、過剰品質にはしたくない」
「測定具として本当に成立する設計にしたい」
そのような課題に対し、
設計・加工・測定まで一体で最適解をご提案します。
👉 渡辺精密工業株式会社
https://www.wsl-g.co.jp
特殊超硬巾ゲージをはじめ、各種テーパー製品、測定具、原器、マスター、そしてさまざまな改造、技術的な相談、リモート相談、立会い希望、ゲージ・治具・試作品・設備部品・研究開発品の仕様検討など、
まずはお気軽に【渡辺精密工業株式会社】までご相談ください。
「困ったときの駆け込み寺」として、全国の製造業の皆様をお待ちしています。
お問い合わせはこちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
