【課題解決事例】「6Mスケール（1Mスケール×6本）」製作（市販スケールを追加工して実現）
（出典：シンワ測定株式会社）
製造現場や検査工程、専用機の開発現場では、「長尺スケールを装置に組み込みたい」
というニーズが一定数存在します。
しかし、
- 市販のスケールは 1mが一般的
- 6mスケールのような製品は事実上存在しない
ため、頭を悩ませる課題の一つです。
今回ご紹介するのは、
市販スケールを追加工することで6mスケールを実現した、
渡辺精密工業株式会社ならではの課題解決事例です。
■ 出荷した課題解決品（概要）
品名： 6Mスケール（1Mスケール×6本）
形状： スケール（1000mm）×6本
材質： ステンレス
仕上： 追加工仕上（▽▽▽）
表面処理： なし
熱処理： なし
設計： 渡辺精密工業株式会社
個数： 1式（2セット分：計12本加工）
当社製造番号： 25-03389
■ お客様の課題：6mスケールが存在しない
お客様のご要望は非常にシンプルでした。
「専用機に6mのスケールを取り付けたい」
ところが、
- 一般的な金属スケールは 1mまで
- 6mスケール（物差し）は 市販されていない
- フル特注では 現実的でない
という状況でした。
■ 発想の転換：1mスケールを“つなぐ”
そこで当社が着目したのが、

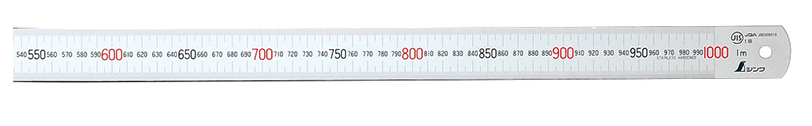

シンワ測定株式会社製 1mスケールです。
しかし、ここにも問題がありました
1mスケールには、
- 「1000mm目盛」の先に
- ブランド名・JIS表示などの余白部分
が存在します。
このままでは、
スケール同士を直列につないでも連続した目盛にならない
という問題があります。
■ 当社の解決策：余白部を精密切断
✔ 設計はすべて当社で対応
- 余白部分を 精密にカット
- 6本を直列につないだ際に
0〜6000mmが連続するスケールになるよう設計
✔ 工作機械による追加工
実際に入手したスケールを確認すると、
- 端面が測定面に対して完全な直角ではない
- そのまま切断すると 累積誤差の原因になる
そのため、
- 工作機械上で 端面状態を確認
- ひとつずつ測定しながら 余白部を最適位置で切断
- 累積誤差を考慮した追加工
を実施しました。
■ 量産ではなく「知恵」で解決した好事例
今回は、
- 2セット分のご注文
- 合計 12本のスケールを購買＋追加工
という形で納品しています。
取付穴加工などは、
- 専用機への最適化を考慮し
- お客様側で対応
とすることで、全体コストと自由度のバランスを取りました。
■ この事例が示す渡辺精密工業の強み
- 市販品をそのまま使わない
- 特注品をゼロから作らない
- 現実的なコスト・納期で
「使える測定ツール」に仕上げる
これは、
- ゲージメーカー
- 精密加工メーカー
- 製造現場を知る技術者集団
である当社ならではの発想です。
■ 特殊スケール・測定具でお困りなら
- 市販品では対応できない
- 専用機に合わせたスケールが必要
- 長尺・連結・追加工が必要
- 累積誤差が心配
そのようなお困りごとは、
ぜひ 渡辺精密工業株式会社 にご相談ください。
👉 公式サイト
https://www.wsl-g.co.jp
長尺スケールの追加工をはじめ、各種テーパー製品、測定具、原器、マスター、そしてさまざまな改造、技術的な相談、リモート相談、立会い希望、ゲージ・治具・試作品・設備部品・研究開発品の仕様検討など、
まずはお気軽に【渡辺精密工業株式会社】までご相談ください。
「困ったときの駆け込み寺」として、全国の製造業の皆様をお待ちしています。
お問い合わせはこちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
