【課題解決事例】「内径×溝位置マスター」による高難度測定課題の解決ー複合精度を1点で保証ー
品質保証部門や検査工程では、
「複数の重要寸法を一度に、確実に判定したい」
というニーズが常に存在します。
しかし実際には、
- 内径
- 外径
- 溝位置
- 溝幅
- 全長
- 穴深さ
- 幾何公差（真円度・円筒度）
といった複数の要素を、1つの基準器（マスター）に集約することは、
極めて難度の高い仕事です。
今回ご紹介するのは、
ミクロン単位の複合公差を1点で成立させた
「内径×溝位置マスター」の製作事例です。

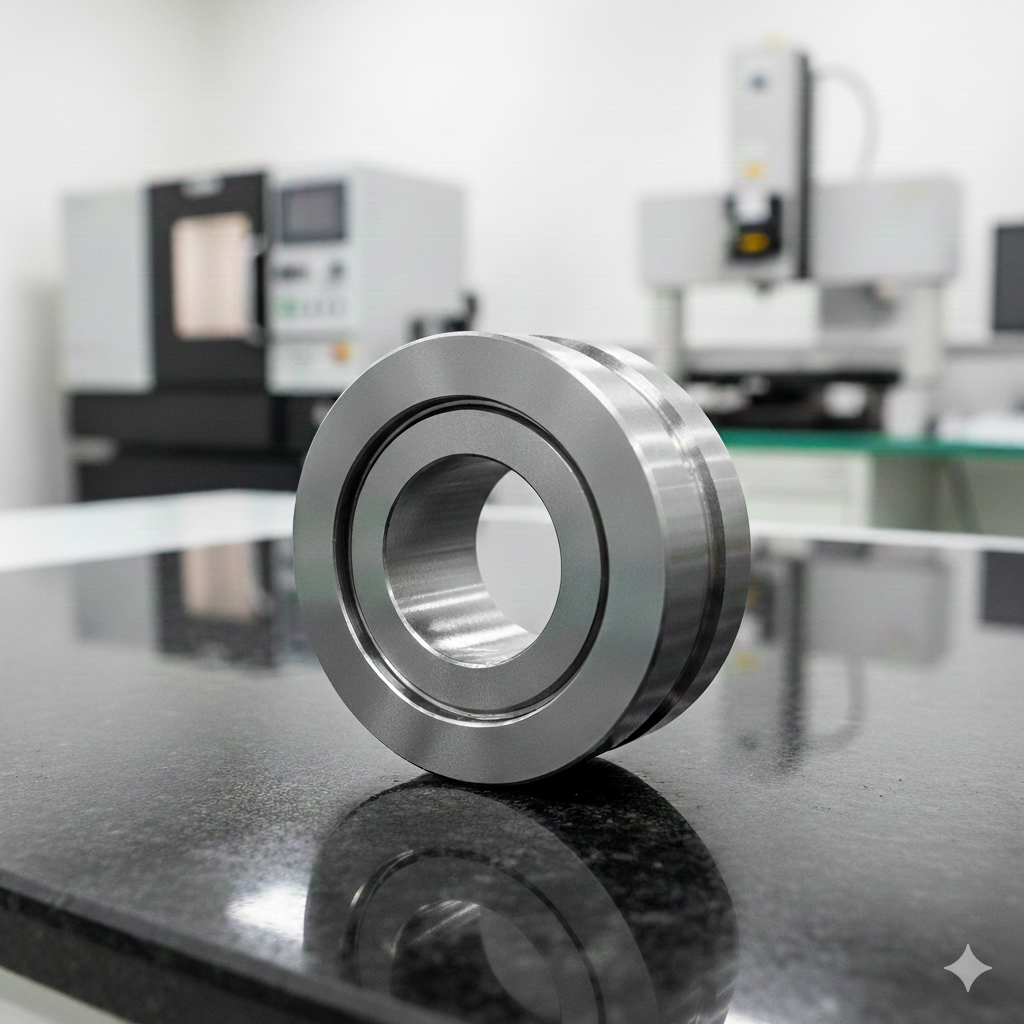

■ 出荷した課題解決品（概要）
品名： 内径×溝位置マスター
形状： φ23 × L15
材質： SUJ2
仕上： 研削加工仕上（▽▽▽）
熱処理： 焼入れ・焼戻し・サブゼロ処理
硬度： HRC 58〜63
表面処理： なし
購入品類： なし
設計： お客様支給
個数： 1セット（大範・小範 各１個）
当社製造番号： 25-03022
■ お客様の要求内容：1つのマスターに7つの基準
本マスターは、単なる寸法確認用ではありません。
以下の複合要素すべてに、ミクロン単位の公差指定がありました。
マスター部の構成
① 内径・内径穴深さ
② 外径・全長
③ 外径部に設けた溝（鉢巻形状）
・溝幅
・溝ピッチ
さらに、
- 真円度：0.001
- 円筒度：0.001
- 内径・外径 ともに指定あり
という、極めて厳しい幾何公差条件が付与されています。
■ 大範・小範の2パターンによる比較測定
本件では、
- 小範（小さな見本）
- 大範（大きな見本）
の2種類のマスターを用い、
お客様が製造した製品を比較測定します。
判定方法
- 小範と大範が示す数値の「間」に
- 被測定物の実測値が入っていれば 合格
この方式により、
- 現場での測定判断をシンプルに
- 再現性の高い品質判定を実現
しています。
■ 技術的難易度：単体でも成立する要素を“統合”
実は、今回盛り込まれている各要素は、
- 内径マスター
- 内径×内径深さマスター
- 外径マスター
- 全長マスター
- 溝位置マスター
として、それぞれ単独でも成立しうる精密測定具です。
それらを、
- 1つのマスターに
- 7箇所の複合部位として
- 相互精度を崩さず成立させる
―― ここが最大の難所でした。１か所でも加工失敗すれば、全部が駄目になってしまう。
とても神経をつかうお仕事でした。
■ 数十年にわたる継続実績
このお客様からは、
- サイズ違いの 内径×溝位置マスター
- 内径マスター
- 外径マスター
- 全長マスター
- 穴位置マスター
などを、数十年にわたり継続受注しています。
これは、
- 加工精度
- 納期対応力
- マスターとしての信頼性
が、長年にわたり評価されてきた証です。
■ この事例が示す渡辺精密工業の強み
- 複合マスターの設計意図を理解できる技術力
- SUJ2＋熱処理＋研削加工を前提とした加工工程設計能力
- 幾何公差を含めたマスターとして成立する加工ノウハウ
- 単品・小ロットでも妥協しない品質保証体制
品質保証部門・検査部門・設計部門の
「本当に困っているところ」に応えられるのが、当社の強みです。
■ マスターゲージ・特殊測定具でお困りなら
- 複数寸法を一度に保証したい
- 幾何公差付きマスターが必要
- 市販品では対応できない
- 図面通りに作れる会社が見つからない
そのようなお困りごとは、
ぜひ 渡辺精密工業株式会社 にご相談ください。
👉 公式サイト
https://www.wsl-g.co.jp
内径ｘ溝位置マスターをはじめ、各種テーパー製品、測定具、原器、マスター、そしてさまざまな改造、技術的な相談、リモート相談、立会い希望、ゲージ・治具・試作品・設備部品・研究開発品の仕様検討など、
まずはお気軽に【渡辺精密工業株式会社】までご相談ください。
「困ったときの駆け込み寺」として、全国の製造業の皆様をお待ちしています。
お問い合わせはこちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
