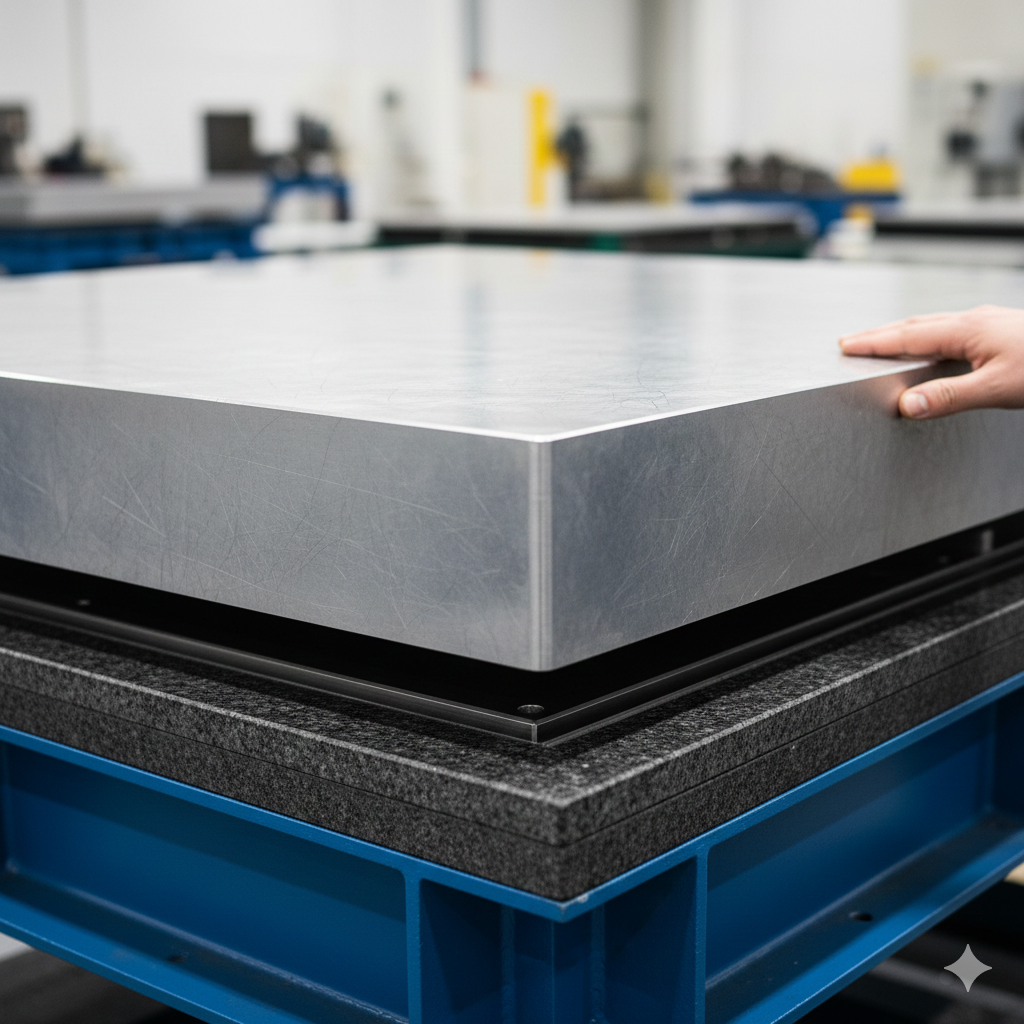

振動試験装置（水平加振テーブル）修理
メーカー修理“数か月・高額”を回避し、短納期・低コストで復旧
結論：振動試験装置の不具合は“現物起点の修理”で解決できる
振動試験装置のトラブルは、
メーカー修理＝長納期・高額になりがちです。
本事例では、
- 摺動不良の原因を現物から特定
- 分解・修復・再組付けを実施
- 新品同様の動作を回復
👉 短納期・低コストで設備復旧を実現しました
課題：水平加振テーブルの動作不良
お客様からのご相談は以下の内容でした。
- 「天板の動きが重い」
- 「ローダーがオーバーロードで停止する」
- 「試験が安定しない」
対象は、数十年前に導入された振動試験装置です。
メーカー修理の問題点
メーカーへ修理を依頼した場合、
- 修理期間：数か月
- 費用：高額
👉 試験停止＝開発遅延のリスク
このため、
「メーカー以外で対応できないか」というご相談に至りました。
対応内容：分解・原因特定・再構築
① 重量設備の引き取り対応
- 約1トンの装置を自社トラックで搬送
- 社内で修理対応可能な環境を構築
② 分解（バラシ）による原因特定
お客様立会いのもと分解した結果、
- 本来：静圧で天板が浮上し摺動
- 実際：摺動面にキズあり
👉 静圧性能が低下し、摺動不良が発生
③ 摺動面の修復
- 傷取り（ラップ・研磨）
- 再組付け・動作確認
一度は改善したものの、
👉 締結ボルトを締めると再び動きが悪化
解決のポイント：現場×設計の連携
この問題に対し、
- 現場技術者
- 設計担当
が協議し、
別要因（構造・組付け条件）に着目
その結果、
- 組付け状態でも滑らかに摺動
- 新品同様の動作を回復
👉 根本原因に対する修理で完全復旧
修理結果：納期・コストともに大幅改善
| 項目 | メーカー修理 | 本事例 |
|---|---|---|
| 納期 | 数か月 | 長期休暇中に完了 |
| 費用 | 高額 | 大幅削減 |
| 性能 | 回復 | 新品同様 |
👉 設備停止期間を最小化
対象設備概要
| 項目 | 内容 |
|---|---|
| 設備名 | 振動試験装置（水平加振テーブル） |
| メーカー | エミック株式会社製 |
| 対象 | 装置本体 |
| 対応内容 | 分解・修復・再組付け |
| 製造番号 | 25-03505 |
技術的ポイント
① 静圧摺動構造の理解
本装置は、
- 空気・油による浮上
- 非接触に近い摺動
👉 わずかな傷でも性能に大きく影響
② 摺動面修復の難しさ
単なる研磨ではなく、
- 面精度
- 平行度
- 組付け状態
を考慮した修復が必要です。
③ 組付け条件による性能変化
今回の本質は、
👉 締結条件で性能が変化する点
- ボルト締結
- 応力変形
- 面当たり
これらを総合的に調整し、
最適状態を導きました。
本事例のポイント
- 振動試験装置の不具合は摺動面が原因のことが多い
- メーカー修理以外でも復旧できるケースがある
- 分解・現物確認が最も重要な工程
- 修理は「加工」ではなく構造理解が鍵
- 設備修理は現場力×設計力の融合で決まる
よくある質問（FAQ）
Q1. メーカー以外でも振動試験装置の修理は可能ですか？
可能なケースがあります。
特に、
- 機械的な不具合
- 摺動・機構系トラブル
は対応できる可能性が高いです。
Q2. 図面がなくても修理できますか？
はい。
現物を分解・確認しながら、
構造を解析して修理することが可能です。
Q3. どのくらいの期間で修理できますか？
内容によりますが、
- 数週間〜短期対応
👉 メーカー修理より短縮できるケースが多いです。
Q4. 古い設備でも対応できますか？
対応可能です。
むしろ、
- 古い設備
- メーカー対応終了品
のご相談が多い分野です。
Q5. 修理か更新か迷っています
現物確認の上、
- 修理可能性
- コスト比較
を踏まえてご提案します。
このようなお悩みに対応します
- 振動試験装置の動きが重い
- ローダーが頻繁に止まる
- メーカー修理が高額・長納期
- 古い設備で図面がない
- 他社製装置の修理先がない
まとめ
振動試験装置の不具合は、
「メーカーに出すしかない」と思われがちですが、
現物起点の修理で解決できるケースは多くあります。
渡辺精密工業では、
- 分解・原因特定
- 摺動面修復
- 組付け最適化
により、
設備の“本来の性能”を短期間で取り戻します。
