側面位置ゲージ原器とは？±0.01精度の階段形状ゲージを単品製作する方法と技術ポイント
SKS3焼入れ・サブゼロ処理対応｜設計変更に伴う原器のみ製作・既存ゲージとの互換確保事例
側面位置ゲージ原器とは？
側面位置ゲージ原器とは、
『側面位置測定ゲージのゼロセット（校正）に使用する基準器（マスター）』です。
この原器を基準にすることで、
- 測定値の基準統一
- 測定誤差の補正
- 品質判定の安定化
が可能になります。
特に自動車・航空宇宙分野では、
±0.01レベルの高精度と長期安定性が求められます。
製品仕様（側面位置ゲージ原器）
品名
側面位置ゲージ原器
形状
角形状（3段階段形状）
寸法精度
53 ±0.01
51 ±0.01
48 ±0.01
仕上げ
研削加工仕上
材質
SKS3
熱処理
焼入れ・焼戻し・サブゼロ処理
硬度
HRC58～63
表面処理
黒染め防錆
数量
1個（単品製作）
設計
お客様支給図面
当社製造番号
25-03295
課題：設計変更により原器のみ再製作が必要
本案件では、以下の状況が発生していました。
- 既存の測定ゲージ本体は使用可能
- しかし製品設計が変更
- 校正基準（原器）のみ更新が必要
このように、
- ゲージ本体はそのまま使いたい
- 原器だけ作り直したい
- 単品で高精度対応してほしい
というニーズは、製造業では非常に多く発生します。
解決策：±0.01精度の階段形状原器を単品製作

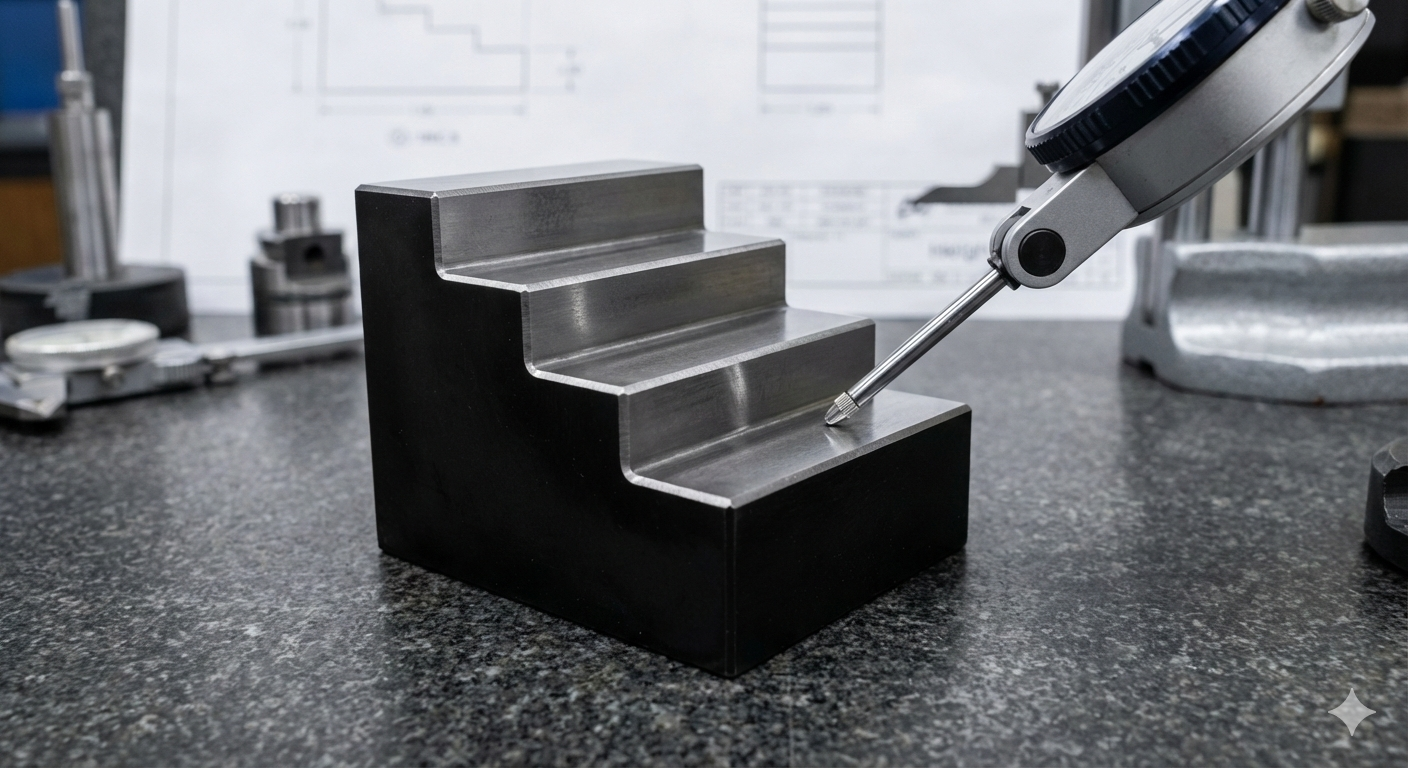

本件では、3段階の寸法差を持つ原器を製作しました。
測定の仕組み
- 原器の3段寸法（53 / 51 / 48）を基準値とする
- 測定ゲージをゼロセット
- 製品との差分で良否判定
つまり本原器は、
測定の「基準そのもの」になる重要部品です。
技術ポイント
① 階段形状3段の高精度制御
- 3点すべて ±0.01 精度
- 各段の相対関係も重要
- 再現性が品質に直結
② SKS3＋サブゼロ処理による寸法安定性
高精度原器では以下が必須です。
- 経年変化の抑制
- 熱変形の抑制
- 摩耗耐性
そのため、
- SKS3材
- 焼入れ焼戻し
- サブゼロ処理
- HRC58～63
を採用しています。
③ 研削仕上げによる最終精度確保
熱処理後の歪みを考慮し、
- 最終工程は研削加工
- 寸法精度と幾何精度を両立
しています。
④ 既存ゲージとの互換性確保
本案件の重要ポイントは、
- 既存ゲージはそのまま使用
- 原器のみ更新
- 完全互換が必要
という点です。
そのため、
- 図面寸法だけでなく
- 使用用途・測定方法
まで考慮した設計・製作を行っています。
導入効果
本原器の導入により、
- 測定基準の再構築
- 設計変更への迅速対応
- 測定精度の維持
を実現しました。
結果として、
既存設備を活かしながら品質維持が可能となりました。
ゲージ・原器製作に対応
渡辺精密工業株式会社では、
- 校正用原器（マスターゲージ）
- 測定ゲージ
- 検査治具
- 特注ゲージ
などの設計・製作に対応しています。
特に、
- 単品製作
- 高硬度材加工
- 高精度研削（±0.01以下）
- 既存設備との互換対応
といった課題解決型案件を得意としています。
このようなお悩みはありませんか？
- 原器だけ作り直したい
- ±0.01精度の階段形状を製作したい
- SKS3焼入れ材を高精度加工したい
- 既存ゲージと互換性を持たせたい
- 単品でも対応してほしい
そのような場合は、ぜひご相談ください。
FAQ
Q1. 側面位置ゲージ原器とは何ですか？
A. 側面位置測定ゲージのゼロセットに使用する基準器で、測定値の基準を決める重要部品です。
Q2. なぜ原器だけ作り直すのですか？
A. 設計変更時に、ゲージ本体は再利用しつつ、基準となる原器のみ更新することでコストと効率を両立するためです。
Q3. なぜSKS3とサブゼロ処理を使うのですか？
A. 経年変化を抑え、寸法安定性と耐摩耗性を確保するためです。
Q4. ±0.01精度はどの工程で確保されますか？
A. 熱処理後の研削加工により最終精度を確保します。
Q5. 単品でも製作可能ですか？
A. はい、単品でも高精度ゲージ・原器の製作に対応しています。
