段差15.2mmを5μm精度で一発判定｜板形状『GO／NO GO段差ゲージ』製作事例
段差測定を「誰でも・瞬時に・確実に」判定できる検査方法とは
製造現場では、『段差寸法のばらつき』が品質不良や組付けトラブルの原因になることがあります。
特に、
『15.2mm＋0.05／0』のような数十ミクロン公差では、
・測定に時間がかかる
・作業者による測定誤差
・測定器の扱いによるバラつき
・三次元測定機への依存
といった課題が発生します。
そこで今回は、
『誰でも一発でOK／NG判定できる段差ゲージ』を設計・製作した事例をご紹介します。
製品仕様（段差ゲージ）
品名：段差ゲージ
形状：板形状（厚み5mm）
測定対象寸法：
15.2 ＋0.05／0（15.20～15.25mm）
判定構成：
15.20（通り）／15.25（止まり）
寸法制御：5μm単位
仕上げ：研削加工仕上げ
材質：SKS3
表面処理：黒染め防錆
熱処理：焼入れ・焼き戻し・サブゼロ処理（HRC58～63）
購入品類：なし
設計：渡辺精密工業株式会社
数量：1セット
当社製造番号：26-00243
課題｜段差15.2mmを公差内で安定管理できない
対象となる段差寸法は、
『15.20～15.25mm』
という非常に狭い範囲です。
しかし従来の測定方法では、
・ダイヤルゲージの当て方による誤差
・測定者ごとの読み取り差
・測定時間の増加
・全数検査の負担増
といった問題があり、
現場での安定した品質管理が難しい状況でした。

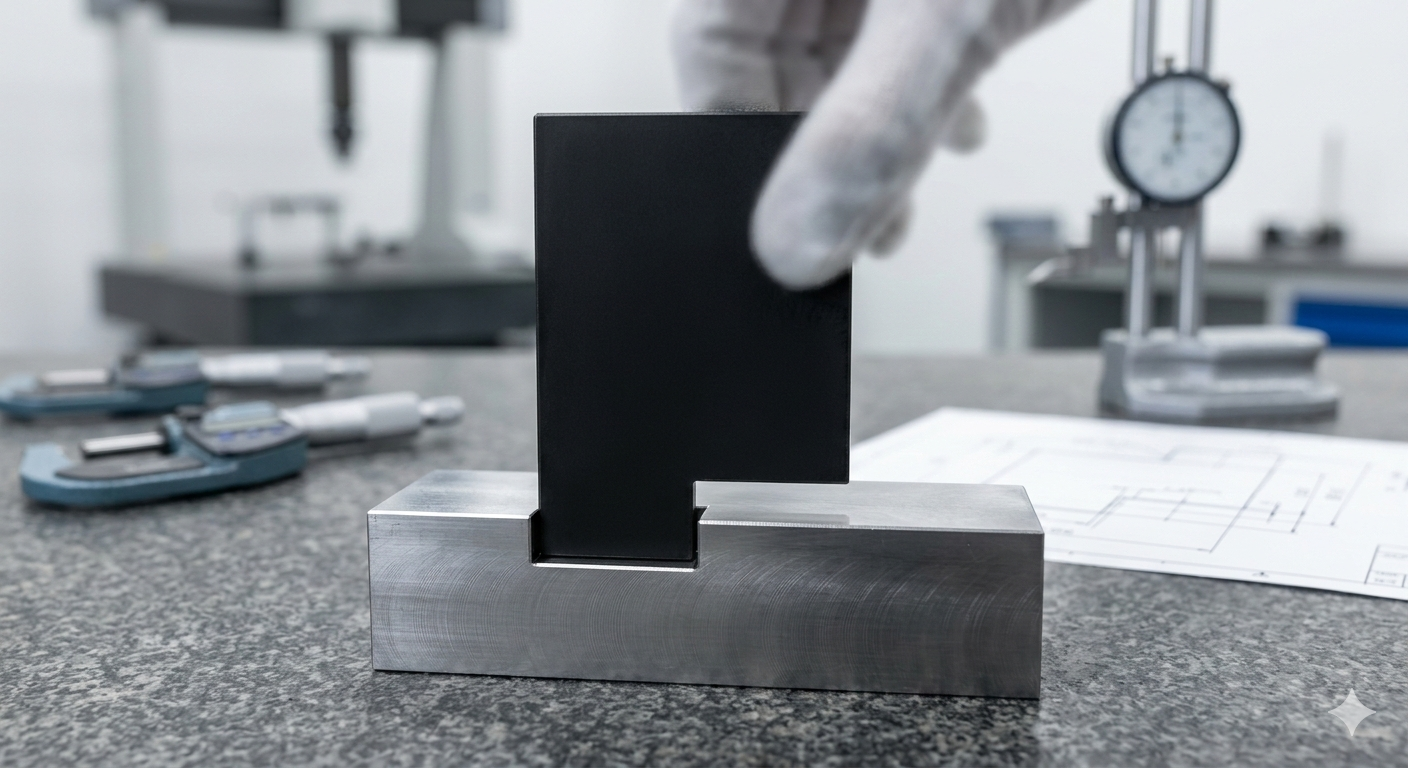

解決策｜『15.20／15.25』二段構成によるGO／NO GO判定
本ゲージでは、
『通り（GO）』『止まり（NO GO）』の二段差構造
を採用しています。
判定方法
・15.20mm側 → 入る（通り）
・15.25mm側 → 入らない（止まり）
このシンプルな動作により、
『段差が15.20～15.25mmの範囲内か』
を瞬時に判断できます。
数値測定を行わず、
現場で誰でも同じ判定ができることが最大の特長です。
技術的ポイント｜シンプル構造で5μm精度を実現
一見すると単純な板形状ですが、
精密検査具として以下の要素を徹底管理しています。
・研削加工による高精度平面
・平行度の厳密管理
・段差高さを5μm単位で制御
・SKS3＋高硬度処理による耐摩耗性
『単純構造 × 高精度』を両立した設計です。
導入背景｜校正NGからの再製作と性能改善
今回の製作は、
・既存ゲージが校正でNG判定
・過去に複数回の修理履歴あり
という状況からスタートしました。
修理も検討されましたが、
『精度の安定性』
『長期使用』
を重視し、新規製作を選択。
さらに、
使い勝手や視認性も改善した仕様で納入しました。
効果｜測定工数削減と品質の安定化
本ゲージの導入により、
・測定時間の大幅短縮
・作業者によるバラつき排除
・三次元測定機の使用頻度低減
・現場での即時判定
を実現しました。
結果として、
『検査工程の効率化と品質安定』に大きく貢献しています。
段差ゲージ・GO／NO GO検査具の設計製作に対応
渡辺精密工業では、
・段差ゲージ
・GO／NO GO検査具
・精密検査ゲージ
・ライン検査用治具
・校正NGゲージの再製作
など、現場課題に合わせた検査具の設計・製作を行っています。
特に、
『ミクロン単位の精度管理』
『作業者に依存しない検査方法』
『現場で使いやすいゲージ設計』
を得意としています。
FAQ（よくあるご質問）
Ｑ１．段差ゲージはどの程度の精度まで対応可能ですか？
Ａ１．本事例では5μm単位での段差制御を行っています。用途に応じて１ミクロン精度での設計・製作が可能です。
Ｑ２．既存の段差ゲージが摩耗していますが修理できますか？
Ａ２．状態により修理対応も可能です。ただし精度安定性を重視する場合は再製作をご提案するケースもあります。
Ｑ３．GO／NO GOゲージの設計から依頼できますか？
Ａ３．可能です。測定対象や公差条件に応じて最適な判定構造をご提案します。
Ｑ４．三次元測定機の代わりになりますか？
Ａ４．本ゲージは一次判定用として有効です。NG品のみ三次元測定機で精密測定することで、全体の工数削減が可能です。
Ｑ５．小ロットや単品でも対応可能ですか？
Ａ５．1個からの製作にも対応しています。試作や改善用途でもご相談ください。
段差測定・検査ゲージでお困りの方へ
『段差寸法を確実に管理したい』
『検査工程を効率化したい』
『誰でも同じ判定ができる仕組みを作りたい』
そのような課題がありましたら、ぜひご相談ください。
