タイロッド テーパーゲージの設計・製作事例｜1/8テーパーの基準径管理と校正方法を解説
海外工場でも再現性のある測定を実現｜基準径φ20の“架空点”をどう扱うかが精度のカギ

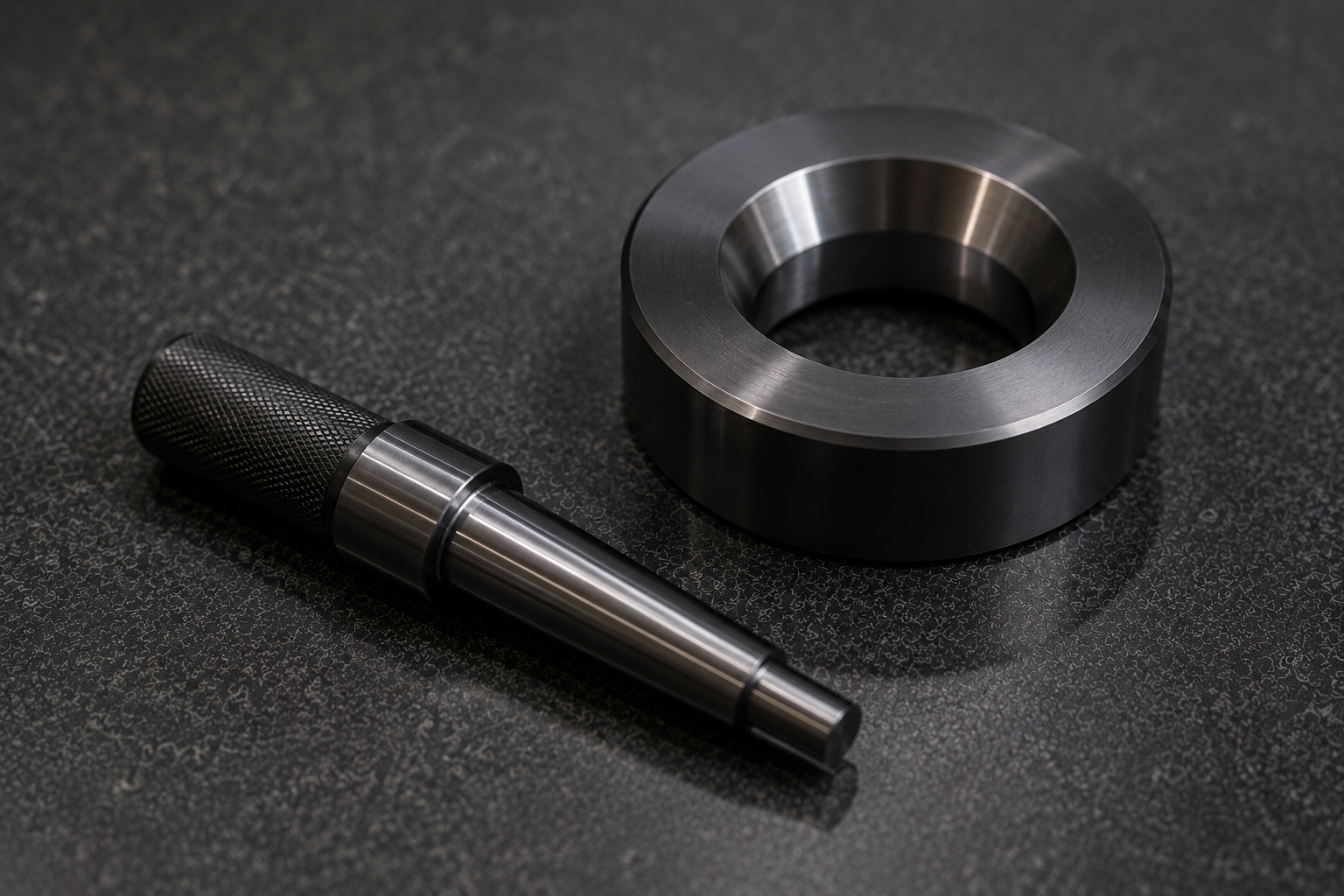

製品仕様
- 品名：「Tierod Taper Gauge（タイロッド テーパーゲージ）」
- 形状：φ20（基準径）× 1/8テーパー（オス・メス）
- 材質：SKS3
- 表面処理：防錆黒染め
- 熱処理：焼入れ焼き戻しサブゼロ処理 HRC58～62
- 設計：渡辺精密工業株式会社
- 個数：1セット（プラグ×1、リング×1）
- 当社製造番号：26-01051
課題背景｜海外工場での測定バラつきをどう抑えるか
本製品は、自動車部品であるタイロッドの品質保証に使用されるテーパーゲージです。
特に今回の用途は『海外工場（インド）向け』という点が重要でした。
現場ごとに測定環境やスキルが異なる中で、
『誰が測定しても同じ結果になる』仕組みが求められます。
技術課題｜“基準径φ20”は実体が存在しない
今回の設計で最も重要なポイントは、
『基準径φ20が実体として存在しない』ことです。
これはテーパー形状特有の課題であり、
- φ20は“ある位置での仮想直径”
- 実際にはその位置に円筒が存在するわけではない
という特徴があります。
つまり、
『この架空点をどう定義し、どう測定し、どう再現するか』
が設計・製作の核心となります。
解決策①｜段差（切欠）による通り・止まり判定
オス側（プラグゲージ）には、
- 通り側
- 止まり側
を判定するための段差（切欠）を設けています。
この段差と基準径φ20との距離には、
『0.03mmの公差』を設定。
これにより、
- 視覚的にも判断しやすい
- 現場での測定スピードが向上
という効果を実現しています。
解決策②｜リングゲージによる日常校正の仕組み
本製品のもう一つのポイントが、
『メス側（リング）をマスターとして活用する』点です。
運用方法
- プラグゲージをリングに挿入
- 通り側の段差がゼロ（段差なし）であることを確認
これにより、
『プラグゲージが正常かどうかを現場で即時確認』
することが可能になります。
なぜマスターリングが重要なのか
もしこのリングが無い場合、
- 毎回プラグゲージを精密測定室へ持ち込み
- 校正確認が必要
となり、現場運用が成り立ちません。
つまり本製品は、
『測る道具』であると同時に
『測る道具を管理する仕組み』でもある
という設計思想になっています。
当社の強み｜設計・製作・測定の一体対応
本案件では、
- 設計（基準定義）
- 製作（加工精度）
- 測定（再現性確保）
をすべて一貫して対応。
特に、
『架空基準をどう現実に落とし込むか』
という点において、
精密加工だけでなく測定技術の蓄積が活きています。
まとめ｜“測定できる設計”が品質を決める
今回の事例は、
- テーパー形状
- 架空基準
- 海外運用
という複数の難条件が重なった案件でした。
最終的に重要なのは、
『設計段階で測定方法まで決めきること』
です。
FAQ（よくある質問）
Ｑ１．テーパーゲージの基準径とは何ですか？
Ａ１．テーパー形状における特定位置の直径を指しますが、実体として存在しない“仮想直径（架空点）”であり、測定方法の設計が重要になります。
Ｑ２．プラグゲージの通り・止まりはどのように判断しますか？
Ａ２．本事例では段差（切欠）を設け、その位置と基準径との距離関係によって視覚的かつ定量的に判定できるよう設計されています。
Ｑ３．リングゲージの役割は何ですか？
Ａ３．プラグゲージの校正確認用マスターとして使用され、現場で日常的に精度確認が可能になります。
Ｑ４．なぜ海外工場向けでは測定設計が重要なのですか？
Ａ４．測定環境や作業者の違いによるバラつきを抑えるため、『誰でも同じ結果になる設計』が求められるためです。
Ｑ５．テーパーゲージ製作で重要なポイントは何ですか？
Ａ５．基準定義（架空点）、加工精度、測定再現性の3点を一体で設計・管理することが重要です。
