形状測定機の点検具

形状測定具の点検用具をご発注いただくことが増えてきました。
日常点検にお悩みのお客様が多くなってきたという証拠ですね（それくらい品質重視の世の中になりました）

形状測定とは

(東京精密さんのHPより引用しました）

形状測定機は上記のような形をしています。

下記の写真のように測定子（針状）が被測定物を倣う（こすりながら測定子が動いていく）ことにより測定します。

点検校正のために必要なのが点検具

形状測定機が正しく測定できているのかを日常的に点検するツールが点検具です。
測定した結果が、本当に正しいのか？　を確認するために一番簡単な方法が、この点検具を使用する方法です。

毎日、同じ点検具を使用前に測定子し、同一の値が測定できているのかを確認するだけです。

点検具は校正具や原器、マスターとも呼ばれます

当社がご用命いただいたお客様毎に、呼び名がいろいろありました。

点検具、校正具、点検ツール、原器、マスターなどなど

どれを使っても、「形状測定機の確認」や「形状測定機の校正」にしようするという用途はよくわかりますね。

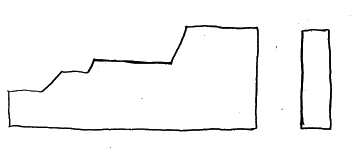

砥石のテンプレートに形が似ている

工作機械に詳しい人なら「ピン」とくるとおもいますが、形も精度も砥石成型用のテンプレートと非常に似ています。

当社のテンプレート製作事例　＝＞　こちらをクリック

たかい精密加工技術が求められます。

材質は鉄が多いです

形状測定機は測定子が測定対象を接触しながら移動するため耐摩耗性が要求されます。
従って、鉄で製作される場合が多いです。
当社では「SKS3＋サブゼロ処理」をお勧めしております。

形状測定機点検具は高精度品

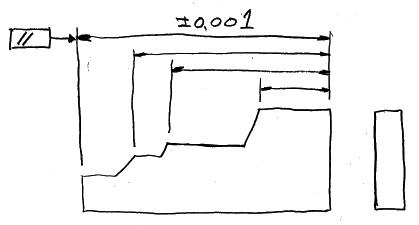

上記のように±０．００１～±０．００３（１ミクロン～３ミクロン）程度の公差にて設計することが多いです。
これは形状測定機の測定精度がミクロン単位だからです。

画像測定器の点検具

似たようなものに、非接触タイプの画像測定器の点検具があります。
この場合は、測定対象に合わせた材質設定を行うこともありますが、当社ではステンレス（SUS）や鉄（SKS3など）の製作実績が多いです。

非接触の場合は、点検具自体が摩耗することはないため、測定したい製品と材質を合わせる（目的：熱膨張の影響を排除するため）ことが多いです。

形状測定機の点検具（校正具）の設計

当社では、ご要望に合わせて設計することも可能です。
社内の技術部門で設計を行い、お客様への提示ののち製作させていただきます。

形状測定機の点検具で課題がある

とお考えのお客様は、ぜひ、渡辺精密工業にお気軽にご相談ください。
当社は形状測定機のユーザーでもあります。
ユーザ目線でのアドバイスも可能です。

お問い合わせください。
こちら　＝＝＞　https://wsl-g.co.jp/contact/

渡辺精密工業の製品例は、こちら　＝＝＞　https://wsl-g.co.jp/products/
