球間マスター、球間ゲージが作りたい
球面の中心と面への距離を測定したいというニーズにお応えするのが、球面ゲージ、球面マスターです。「球間」というのは２つの球面の間という意味です。
球間とは

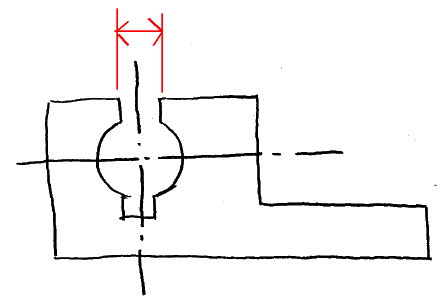

上記の絵のように赤い矢印の距離が「球間」です。
左側の半球と右側の半球の中心部分の距離が球直径となるように設計されています。
２つの半球で構成されている理由は、
上記の赤い矢印部分の隙間に、球面ゲージを挿入するためです。
このように２つの球の隙間を利用するから「球間」なのです。
この隙間には２つの理由があります。
１．球間ゲージの測定子を挿入する隙間
２．加工するためのツール（刃物や電極、砥石）が入るための隙間
球間マスター、球間原器

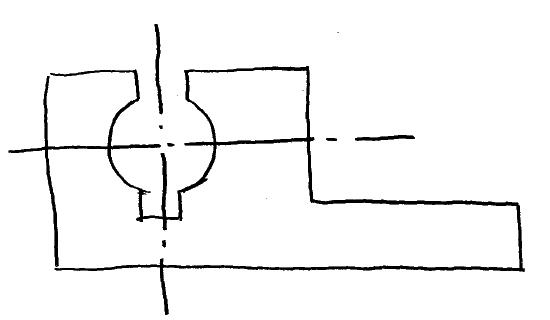

球間マスター（球間原器）とは、２つの半球で構成された、疑似的な球（内面球）に対して、ある面からの距離が計算されており、正確に実現されたものです。
正確さは、用途にもよります。
当社にご相談いただく場合の正確さは、 ±０．００３～±０．００５程度のものが多いです。

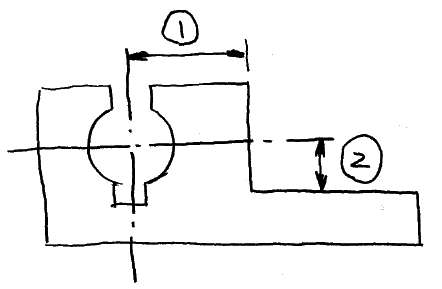

上記のように
①は、球面中心から基準面への水平距離。
②は、球面中心から基準面への垂直距離。
が製作に設計寸法を実現するように製作します。
水平、垂直ではなく、角度をつけて距離を定めることも、もちろん可能です。
球面マスター、球面原器、球面ゲージは高い製作技術が必要
そもそも球面加工が可能なメーカーは希少です。
球間を正確に実現するためには
１．球面を正確に加工する技術
２．２つの球面を正確にセット（位置決め）する技術
３．位置決めした２つの球面が動かないように固定する技術
４．球面径、球間、球中心を正確に測定する測定技術
が必要となります。
当社では、上記全ての加工技術、測定技術を社内で保有しております。
球間マスターなどの設計にも対応可能です
当社には豊富な製作実績とともに、豊富な設計実績があります。
３Ｄ設計も、２Ｄ設計も可能です。
測定対象の製品図面を送っていただければ、当社で設計・製作・納品までワンストップで可能です。
参考記事
当社の製作実績は ＝＞ 「球面ゲージ、球面当たり確認ゲージ、球面模範、球面加工」事例へ
半球面マスターの課題解決 ＝＞ 「半球面メスマスターの真円度０．００３」事例へ
内面球面加工の課題解決 ＝＞ 「内面球面加工」事例へ
球面の”当たり”の課題解決 ＝＞ 「球面当たり確認ゲージ」事例へ
などを参考にしてください。
ぜひ、お気軽にご相談ください。
悩んだら、ぜひ、当社にご相談ください。
