【現場での取り間違いを防ぐ！】一目で識別できるカラー栓ゲージのご提案
■ 検査現場で起きやすい「栓ゲージの取り間違い」という課題
製造現場で日常的に使用される栓ゲージ（プラグゲージ）。
その汎用性の高さから、ひとつの測定ステーションに複数本のゲージが置かれることも珍しくありません。
しかし、ここでよくある重大な課題が発生します。
「どれがどの寸法のゲージか分からない」
「似たような形状のゲージを取り違えてしまった」
「間違ったゲージで検査してしまい、不良品が出荷されかけた」
たった一本のゲージの取り違いが、製品品質に直結する。
そんな現場の“あるある”が、品質管理における大きなリスクになっているのです。
■ 認識性の工夫は進んでいるが、限界もある
従来から、こうした取り間違いを防ぐためにいくつかの工夫はされてきました。
- 刻印による識別
→ しかし、現場は照度不足のことも多く、見にくい - ハンドル部に“鉢巻き状”の溝を掘ってペンキを塗布
→ 赤・青・黄などで識別はできるが、塗装の剥がれや塗布手間がある - ラベル貼付
→ 使用中に剥がれることも多く、継続性に課題あり
つまり、「識別できるようにしているつもり」でも、実際には見間違いやすく、誤使用のリスクが残ってしまうという現場が少なくないのです。
■ 渡辺精密工業が提案した“カラーアルマイト栓ゲージ”とは？
こうした課題に対し、渡辺精密工業株式会社では新たなアプローチによる解決策を提案しました。
それが──

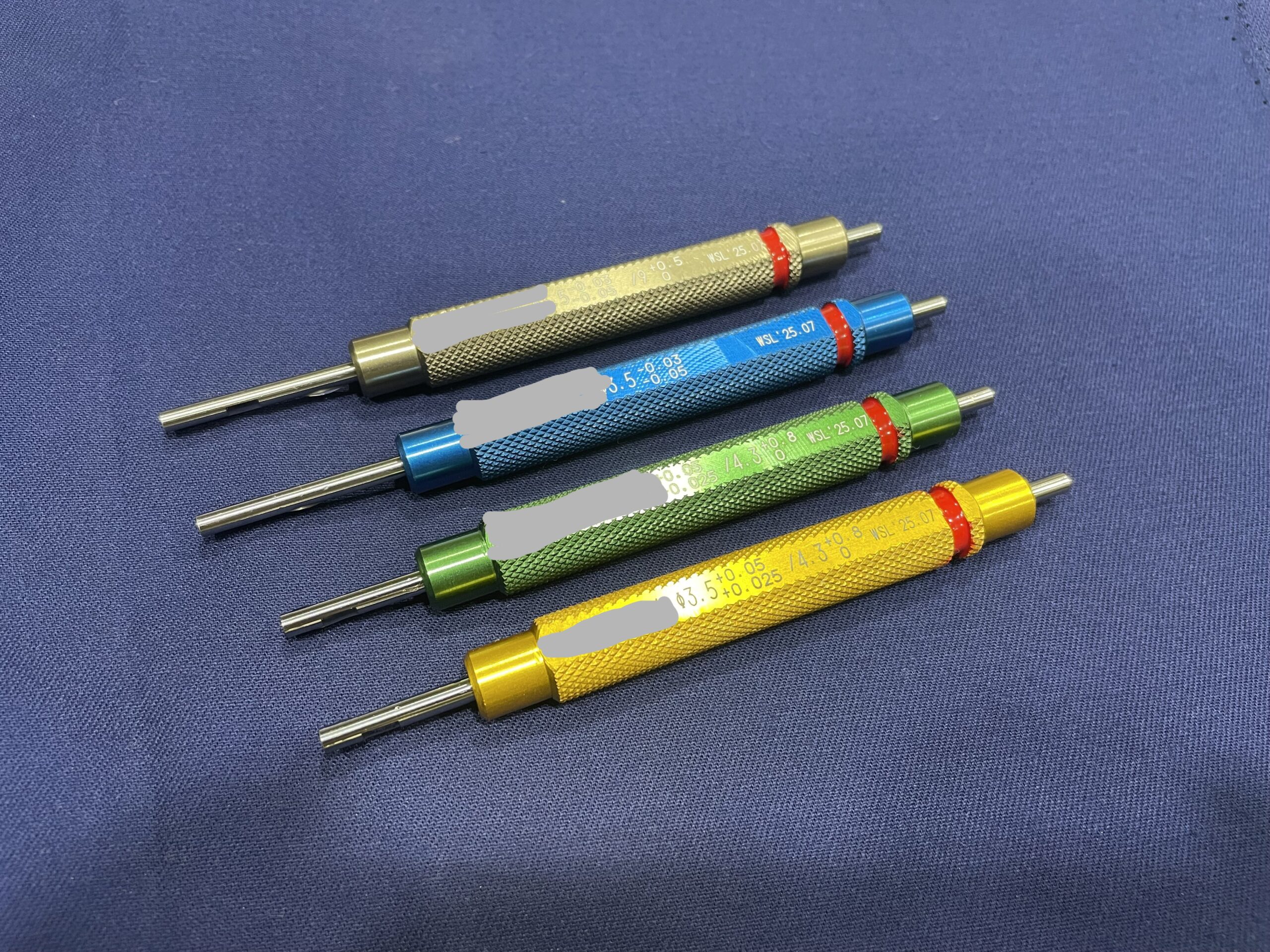

アルミ製ハンドル × カラーアルマイト処理による栓ゲージの識別化
従来の鉄製やSUS製のハンドルでは難しかったカラー化を、アルミ素材＋陽極酸化処理（カラーアルマイト）によって実現。
✅ 高発色で識別しやすく
✅ 視認性が高く間違えにくく
✅ 意匠性・機能性の両立を実現
まさに“見てすぐ分かる・間違えない栓ゲージ”として、現場のオペレーターから高い評価をいただきました。
■ カラーアルマイトとは？
カラーアルマイト処理とは、アルミ素材に施す表面処理技術で、オートバイのカスタムパーツやラジコン部品などに使われている美観重視の加工方法です。
- 耐食性・耐摩耗性に優れ
- 鮮やかな発色が可能
- 着色が長期間剥がれにくい
これを応用し、工具・ゲージ類に“機能的な付加価値”をプラスするというのが、今回の新提案です。
■ 実例紹介：こんなお客様の困りごとを解決しました
製造業のお客様から「測定ミスが製品不良の原因になる」とご相談を受けました。
寸法違いの栓ゲージを複数使用しており、間違えやすい状況にお悩みでした。
そこで当社は、カラーアルマイト処理を施したアルミ製ハンドルの栓ゲージをご提案。
現場に導入いただいたところ、識別性が格段に向上し、測定ミスがほぼゼロに！
安全性と作業効率の両面で、大きな成果につながりました。
■ ワンオフ対応・一貫製造体制で柔軟に対応
渡辺精密工業は、自社工場での一貫生産体制を確立しています。
だからこそ、カラー化をはじめとした一品一様の特注品やトライ的な要素にも柔軟に対応可能です。
- 寸法公差 ±0.001mm 対応
- アルミ以外の材質・処理にもご相談可能
- 色分けのルール化支援など、運用面のご提案も
■ 栓ゲージの識別や誤使用でお困りなら…
「色分けで見やすくしたい」
「作業効率と安全性を両立したい」
「現場に合ったゲージを柔軟に作ってくれる会社を探している」
そんな時は、まずは渡辺精密工業株式会社へご相談ください。
現場で使える実用的なアイデアと、確かな加工技術で、
御社の“困った”を“解決できた”に変えてみせます。
▶ お問い合わせ・ご相談はこちらから
✔ ご相談無料
✔ 1点モノもOK
✔ 技術営業と設計チームがタッグでサポート
お問い合わせはこちら ＝＝＞ https://wsl-g.co.jp/contact/
渡辺精密工業の製品例は、こちら ＝＝＞ https://wsl-g.co.jp/products/
