【課題解決事例】相互差１ミクロンのBBD測定用測定子の製作
測定子の製作でこんなお困りごとはありませんか？
- 測定機に取り付ける先端部品の寸法が摩耗した
- 球面加工部分の相互差を極限まで小さく揃えたい
- 市販の補給パーツでは対応できない特殊仕様が必要
こうしたご要望に応えるのが、渡辺精密工業株式会社の強みです。
今回の事例：BBD測定用測定子の製作

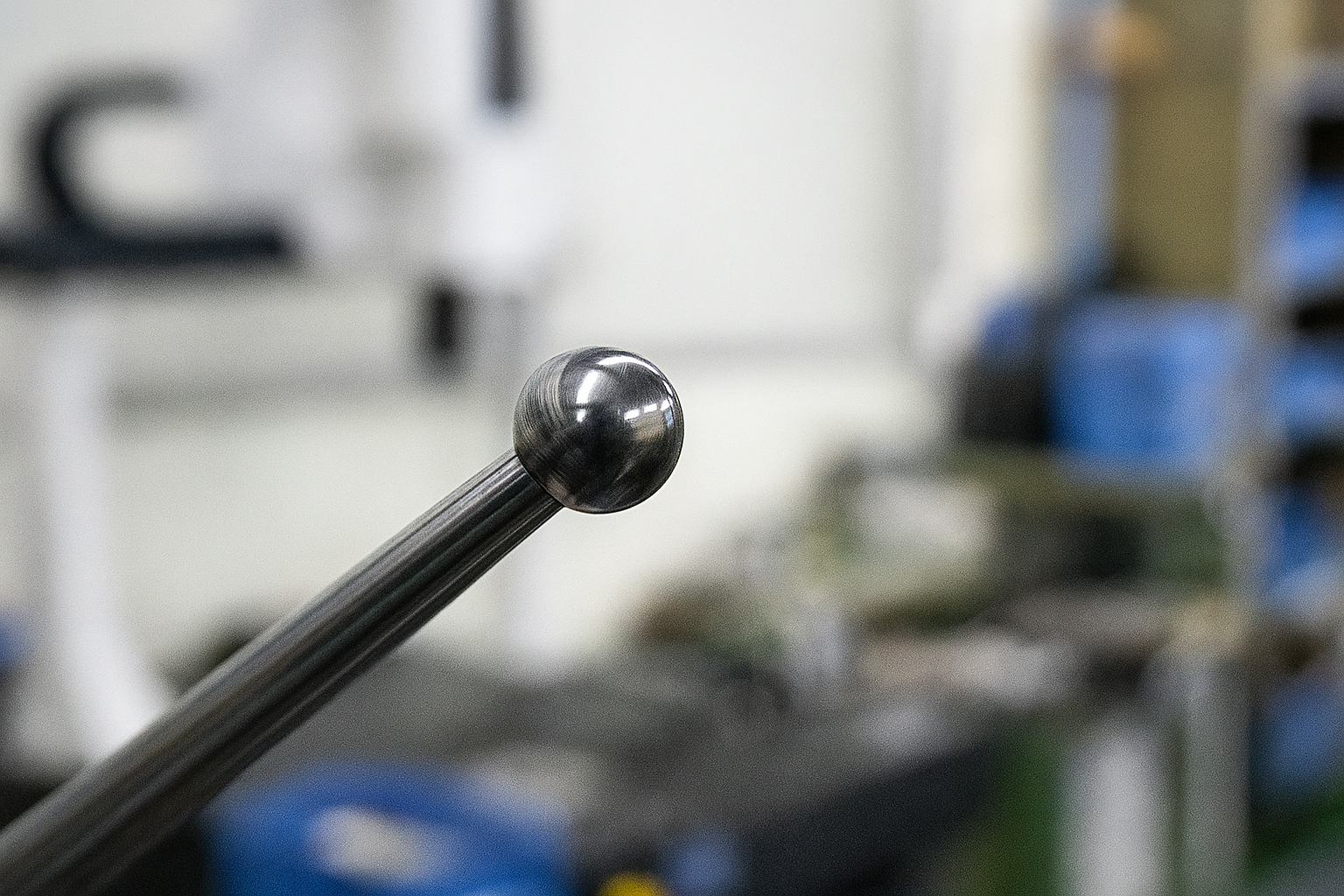

本日出荷したのは「BBD測定用測定子」です。
- 先端：Sφ２．０００±０．００５
- 材質：SKS３ 焼入れ焼き戻し＋サブゼロ処理
- 数量：２個
BBD測定子は、スプラインやセレーション形状の BBD径（Between Ball Diameter） を測定するために測定器に取り付けて使用します。当社では日常的に製作していますが、今回は特に難易度の高い仕様でした。
特徴①：取付側の直径を±１μmで仕上げ
今回のご要望は「既存測定機に合わせて、取付部をφ３．９９６で仕上げて欲しい」というものでした。
指定はφ３．９９６±０．００１。
当社では、これを ほぼ±０ で仕上げ、測定機への確実な取り付けを保証しました。
測定子本体だけを追加で製作し、既存の測定機にスムーズに組み合わせられる。これが渡辺精密工業の技術力です。
特徴②：球面加工を２個で±０．０００５以内に揃える
もうひとつの難題は、先端の球面（Sφ２．０００±０．００５）を２個製作する際、相互差を１ミクロン以内に抑えること。
許容範囲は１．９９５～２．００５ですが、２つが揃っていなければ測定精度に影響します。
つまり実質 ±０．０００５の精度 （０．５ミクロン）が求められる条件でした。
高難度な依頼でしたが、当社は失敗なく完成させ、精度を保証した状態で納品いたしました。
課題解決のポイント
- 補給パーツだけの製作にも対応可能
- 自社工場でほぼ全量製作 → 試作やトライ要素があっても柔軟に対応
- 確かな加工精度と品質保証 → 測定機との高い親和性を実現
このように、特殊な仕様や高精度が求められる補給パーツも、渡辺精密工業にご相談いただければ解決の糸口が見つかります。
まとめ：まずはご相談ください
渡辺精密工業株式会社では、測定子やゲージなど精密部品を日常的に製作しています。
「他社では断られた」「精度が出ない」「測定機に合わない」といったお困りごとも、まずは当社にご相談ください。
精密加工・寸法制御・補給パーツ対応——その全てを、自社工場の技術力で支えています。
👉 まずはご相談ください。解決の近道は、渡辺精密工業に問い合わせることです。
お困りごとがあれば、まずは渡辺精密工業にご相談ください。
「どんな小さな疑問にも寄り添う姿勢」で、最適な答えを一緒に見つけていきます。
