微細エッチング溝加工とは？φ5シャフトに深さ10μm・±2μm精度で20本加工した事例
外径公差±0.002と両立｜研究開発用途にも対応する高精度微細加工技術
このようなお困りごとはありませんか？
・ミクロン単位の微細溝を加工したい
・外径精度と微細加工を両立できない
・エッチング加工の依頼先が見つからない
・研究開発用途で試作対応できる会社を探している
こうした課題に対し、本事例のような『エッチング＋高精度加工』の組み合わせが有効です。
製品仕様

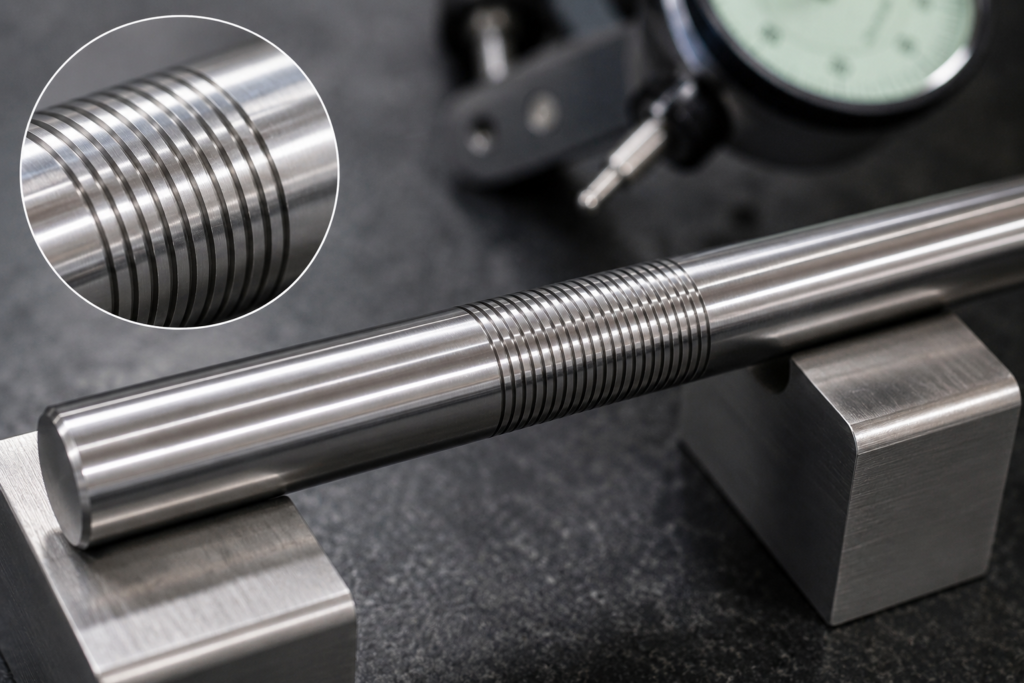

・品名：エッチング溝ありシャフト
・形状：φ5.00±0.002 × 80
・溝仕様：
・本数：20本（円周等角配置）
・溝深さ：10μm（公差±2μm → 8～12μm）
・溝角度：20度
・溝位置：
・端面から8.40±0.05を起点
・幅10mmの範囲内に加工
・加工方法：エッチング
・外径精度：
・面粗度：Ra0.4
・真円度：0.002
・材質：SUS420J2
・熱処理：焼入れ・焼戻し（HRC48～56）
・表面処理：なし
・仕上：▽▽▽（G）
・購入品：なし
・設計：お客様
・当社製造番号：26-00817
課題の背景
本製品の最大のポイントは、
『外径高精度と微細溝加工の両立』
です。
通常、
・外径精度（±0.002）
・真円度0.002
・面粗度Ra0.4
といった高精度仕上げが要求される場合、非常に高度な加工技術が必要となります。
さらに今回は、
・深さ10μmという極浅溝
・±2μmという厳しい公差
・円周等角20分割
という条件が重なっていました。
なぜエッチング加工なのか？
機械加工では難しい理由
切削や研削で10μmレベルの溝を安定して加工することは、非常に難易度が高くなります。
正直、「加工不可」な領域とも言えます。
エッチングの優位性
エッチング加工では、
『非接触で材料を除去』
するため、
・微細加工に強い
・均一な溝形成が可能
・加工応力がほぼない
というメリットがあります。
当社の対応ポイント
エッチング会社との連携ノウハウ
エッチング処理は国内でも対応企業が限られており、
『加工条件の最適化』
が重要です。
当社では過去に研究開発案件を複数対応しており、
・溝深さのコントロール
・ばらつき抑制
に関するノウハウを蓄積しています。
測定と保証
微細溝についても、
『μm単位での確認』
を実施し、
仕様通りの品質を保証しています。
導入効果
・微細溝の安定加工を実現
・外径精度との両立
・研究開発用途での再現性確保
・試作から量産への展開可能性
結果として、
『高機能部品の実現』
に貢献しています。
まとめ
微細加工は、
『加工方法の選定と工程設計』
がすべてです。
当社では、
・エッチング加工との連携
・高精度加工技術
・研究開発案件対応（機密管理）
を強みに、
難易度の高い案件にも対応しています。
ぜひ、お困りごとがあれば渡辺精密工業株式会社にご相談ください。
FAQ（よくある質問）
Ｑ１．エッチングでどのくらいの精度が出せますか？
Ａ１．条件によりますが、本事例では溝深さ10μmに対し±2μmで対応しています。
Ｑ２．微細溝加工は機械加工でも可能ですか？
Ａ２．形状により可能な場合もありますが、溝加工10μmレベルではエッチングの方が安定するケースが多いです。
Ｑ３．外径精度と微細加工は両立できますか？
Ａ３．工程設計と加工順序の最適化により両立可能です。本事例では±0.002を実現しています。
Ｑ４．エッチング加工だけの依頼も可能ですか？
Ａ４．内容によりますが、前後工程を含めたトータル提案を推奨しています。
Ｑ５．試作段階から対応可能ですか？
Ａ５．はい。研究開発用途の試作にも多数対応実績があります。
